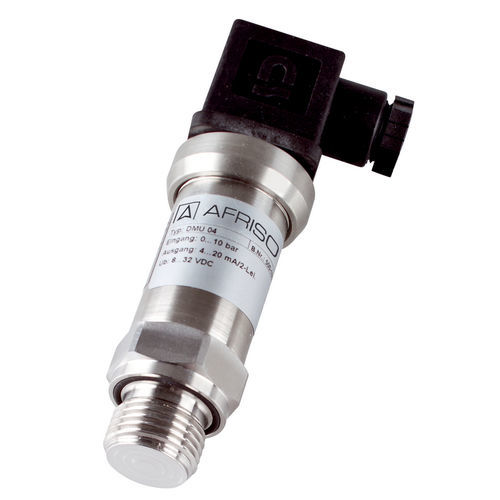

Trasduttore di pressione in silicio DMU 04

4-20 mA2 caviG 1/2

DMU 04 CP/MR per processi igienici Errore di temperatura ridotto Opzioni: Ex, custodia da campo o versione per alte temperature (fino a 300 °C) e SIL 2 Applicazione Per le applicazioni che richiedono connessioni di processo, materiali o processi igienici, in particolare per le applicazioni di tecnologia alimentare, farmaceutica e biotecnologia. Descrizione I trasduttori di pressione convertono la pressione fisica in un segnale elettrico proporzionale alla pressione. Il DMU 4 è dotato di una cella di misura piezoresistiva al silicio riempita d'olio. Il DMU 04 ha un livello di integrità di sicurezza SIL 2 (IEC 61508/61511). Dati tecnici Precisione di misura Deviazione dalla curva caratteristica secondo IEC 60770 - calibrazione del punto limite (non linearità, isteresi, ripetibilità) Campo di misura Vedere la tabella di ordinazione Caratteristiche dinamiche Tempo di risposta: ≤ 10 ms Connessione al processo G½B DIN 3852 tipo E con diaframma a filo G1B DIN 3852 tipo E con diaframma a filo Morsetto 1" ISO 2852 Raccordo conico per caseificio DN 25 DIN 11851 Materiale Alloggiamento: Acciaio inox 316 L Attacco di pressione: Acciaio inox 316 L Membrana: Acciaio inox 316 L Tensione di alimentazione DC 8 - 32 V Segnale di uscita 2 fili, 4-20 mA Carico RMax = [(UB - UBMin)/0,02 A] Ω Ingresso di corrente < 25 mA Protezione elettrica A prova di cortocircuito e protetto contro l'inversione di polarità Connessione elettrica Connettore e scatola di giunzione secondo ISO 4400 (DIN 43650-A) Grado di protezione IP 65 (EN 60529) Conformità CE Direttiva EMC 2014/30/UE Direttiva RoHS 2011/65/UE Direttiva 2014/68/UE sulle attrezzature a pressione Opzioni Altre connessioni al processo Altre connessioni elettriche Custodia da campo (acciaio inox 303) Versione per alte temperature fino a 300 °C Maggiore precisione
