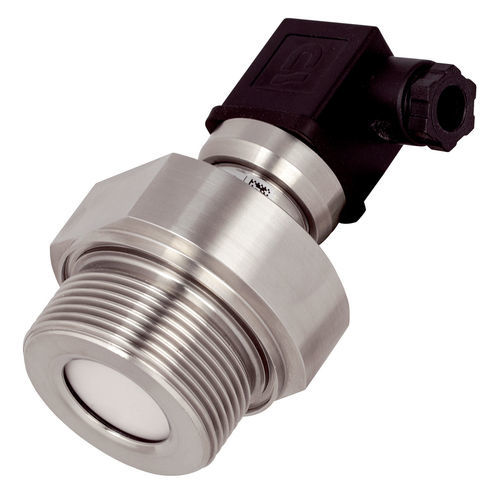

Trasduttore di pressione relativa HydroFox® DMU 07

ceramica4-20 mA2 cavi

Diaframma di lavaggio Senza liquido di trasmissione Sensore ceramico meccanicamente insensibile Piccolo errore di temperatura Elevata sicurezza contro le sovrapressioni Applicazione Per la misura elettronica e continua del livello dei liquidi e per la misura della pressione di liquidi e gas nella costruzione di impianti. Descrizione I trasduttori di pressione convertono la pressione fisica in un segnale elettrico proporzionale alla pressione. HydroFox® DMU 07 utilizza una cella di misura ceramica capacitiva. Opzioni Precisione di misura Deviazione dalla curva caratteristica secondo IEC 60770 - calibrazione del punto limite (non linearità, isteresi, ripetibilità) Campo di misura Vedere la tabella di ordinazione Banda di errore di temperatura ≤ 0,1 % UST/10 K Nel campo compensato -20/+80 °C Caratteristiche dinamiche Tempo di risposta: ≤ 200 ms Connessione al processo G1½B con diaframma a filo Materiale Custodia: Acciaio inox 316 L Attacco di pressione: Acciaio inox 316 L Membrana: Ceramica (Al2O3 96 %) Guarnizione: FKM (Viton) Tensione di alimentazione DC 9 - 32 V Segnale di uscita 2 fili, 4-20 mA Carico RMax = [(UB - UBMin)/0,02 A] Ω Ingresso di corrente < 21 mA Protezione elettrica A prova di cortocircuito e protetto contro l'inversione di polarità Connessione elettrica Connettore e scatola di giunzione secondo ISO 4400 (DIN 43650-A) Grado di protezione IP 65 (EN 60529) Conformità CE Direttiva EMC 2014/30/UE Direttiva RoHS 2011/65/UE Direttiva 2014/68/UE sulle attrezzature a pressione
