Guarnizione torica PSO series
rotondain poliuretanoin NBR

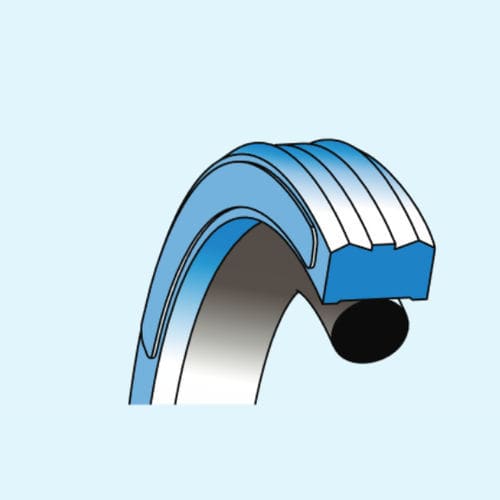

Guarnizione torica - PSO series - ARTIC SEALS - rotonda / in poliuretano / in NBR
Guarnizione torica - PSO series - ARTIC SEALS - rotonda / in poliuretano / in NBR
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo
torica
Forma
rotonda
Materiale
in poliuretano, in NBR
Uso previsto
per pistone, per scatola, per profilati, per taglio
Altre caratteristiche
dinamica, statica
Temperatura limite

Min.: -35 °C
(-31 °F)

Max.: 110 °C
(230 °F)

Pressione limite

250 bar, 400 bar, 500 bar
(3.625,9 psi, 5.801,5 psi, 7.251,9 psi)

Diametro

Min.: 7,1 mm
(0,28 in)

Max.: 229 mm
(9,016 in)

Diametro esterno

Min.: 12 mm
(0,472 in)

Max.: 250 mm
(9,843 in)

Durezza shore A

70 unit

Velocità

0,5 m/s
(1,6 ft/s)

Descrizione

La guarnizione tipo PSO ha un profilo con doppie punte sulla parte dinamica e un piano con due piccoli gradini di contenimento sulla parte statica dove trova alloggio l’o-ring. La presenza dell’o-ring, che energizza la guarnizione, garantisce la perfetta tenuta sia a basse che ad alte pressioni. Lo speciale profilo a doppie punte evita pressioni idrodinamiche sulla tenuta e di conseguenza l’effetto blow-by. I materiali utilizzati sono dei poliuretani con differenti durezze a seconda delle pressioni di esercizio (C0 o D0 o E0). L’o-ring in NBR è di durezza 70 Shore A. (N0). Codice materiale: CN (o in alternativa, DN o EN). E’ necessario eliminare spigoli taglienti e bave nella sede dove alloggia la guarnizione. Eseguire smusso di invito sulla camicia per facilitare il montaggio del pistone. Per ulteriori informazioni leggere le istruzioni di montaggio a pag. 26.
