Guarnizione torica PSQ series

rotondain poliuretanoper taglio

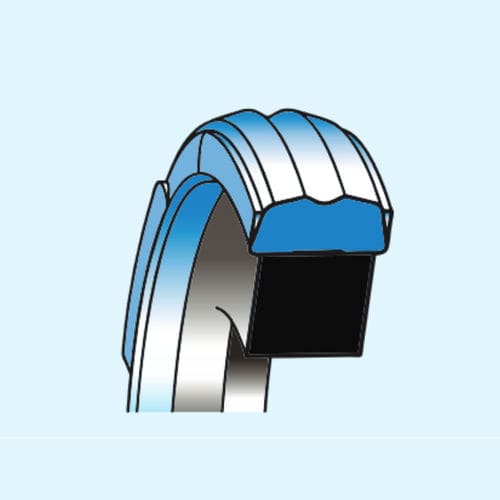

La guarnizione PSQ ha un profilo con doppie punte al centro nella parte dinamica ed un piano con due piccoli gradini nella parte statica dove alloggia il Q-ring. La presenza del Q-ring energizza la guarnizione e garantisce la perfetta tenuta sia a bassa che ad alta pressione. La geometria del profilo a doppie punte centrali evita pressioni idrodinamiche sulla tenuta e di conseguenza l’effetto blow-by. I materiali della tenuta sono poliuretani di diverse durezze a seconda delle pressioni di esercizio. Codice materiale: CN (93 Shore A con Q-ring ) o, in alternativa, DN (98 Shore A con Q-ring) E' necessario eliminare gli spigoli taglienti e le bave nella sede dove alloggia la guarnizione. Eseguire smusso d’invito sulla camicia per facilitare il montaggio del pistone. Per ulteriori informazioni leggere le istruzioni di montaggio a pag 26.
