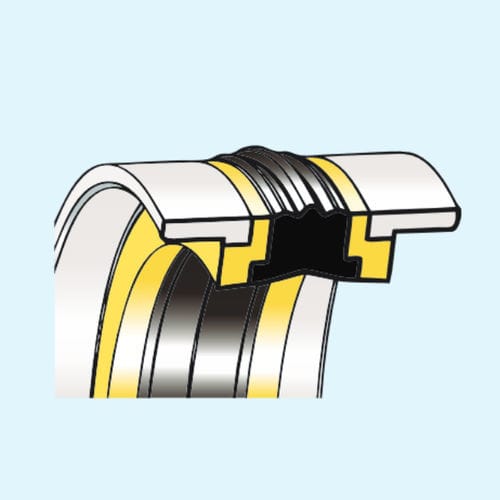

La tenuta pistone compatta tipo KDSB è costituita da un elemento centrale in gomma nitrilica che
esercita la funzione di tenuta, da due supporti laterali all’elemento in gomma che agiscono da
anelli antiestrusione e da due guide esterne che mantengono in guida il pistone nel cilindro.
I materiali utilizzati per la costruzione di questo tipo di tenuta sono i seguenti:
I supporti laterali sono in elastomero termoplastico (TPE)
Le guide esterne sono in resina poliacetalica (POM)
Codice materiale standard: CX
Il montaggio di questa tenuta può essere eseguito sia in cava chiusa su pistone monoblocco, sia in cava aperta su pistone in due pezzi.
L’ordine del montaggio deve essere il seguente:
Elemento in gomma;
Supporti;
Guide.
E’ necessario che il pistone non presenti bave di lavorazione meccanica che danneggerebbero
l’elemento in gomma durante il montaggio.
