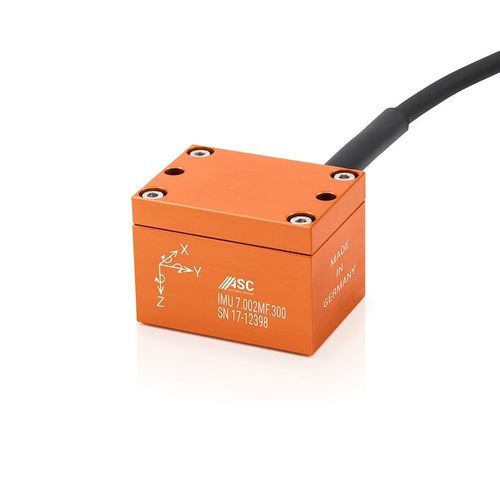

Centrale di misura inerziale ASC IMU 7-MF

Panoramica
La ASC IMU 7-MF è un'unità di misura inerziale 6-DOF (uscite analogiche) che fornisce tensioni analogiche separate per tutti e sei i gradi di libertà. Basata su accelerometri MEMS e tecnologia di accelerometri a anello vibrante (MF) combinati con giroscopi industriali, adotta un concetto modulare che consente di configurare gli intervalli di accelerazione e velocità angolare per asse. La classe di protezione è indicata come IP67 nel testo descrittivo e IP65 nel widget delle specifiche.

Caratteristiche principali

• 6 gradi di libertà con uscite di tensione analogica separate
• Tecnologie sensore: MEMS capacitivi e accelerometri a anello vibrante (MF); giroscopi industrial-grade
• Intervalli di misura configurabili per asse
• Alimentazione: 5–40 VDC
• Cavo staccabile con lunghezza e connettori configurabili

Intervalli di misura
Combinazioni disponibili di accelerazione e velocità angolare:

• Velocità angolare 75 °/s: accelerazione ±2 g, ±5 g, ±10 g, ±30 g, ±50 g
• Velocità angolare 150 °/s: accelerazione ±2 g, ±5 g, ±10 g, ±30 g, ±50 g
• Velocità angolare 300 °/s: accelerazione ±2 g, ±5 g, ±10 g, ±30 g, ±50 g
• Velocità angolare 900 °/s: accelerazione ±2 g, ±5 g, ±10 g, ±30 g, ±50 g

Tecnologia
L'IMU combina accelerometri MEMS e giroscopi per rilevare accelerazioni lineari e velocità angolari. Gli accelerometri MF (Medium Frequency) a anello vibrante sono abbinati a giroscopi industrial-grade. L'elettronica integrata fornisce uscite di tensione analogica separate per ogni asse e il concetto modulare dell'hardware permette combinazioni flessibili degli intervalli di misura.

Scocca e meccanica
Scocca leggera in alluminio. Fornita con cavo staccabile e configurabile. Classe di protezione indicata IP67 (testo) e IP65 (widget specifiche).

Condizioni ambientali
Temperatura di esercizio: -40°C a +85°C.

Applicazioni
Applicazioni tipiche: valutazione della dinamica di guida per navi, treni e veicoli stradali, e integrazione in veicoli a guida automatica (AGV) per ottimizzare la velocità in curva e il controllo dei movimenti.

Caratteristiche / specifiche tecniche

• Tecnologia sensore: capacitivo / anello vibrante (MF)
• Gradi di libertà: 6-DOF
• Uscita: tensione analogica, uscite separate per asse
• Intervalli di accelerazione: ±2 g, ±5 g, ±10 g, ±30 g, ±50 g (configurabili per asse)
• Intervalli di velocità angolare: 75 °/s, 150 °/s, 300 °/s, 900 °/s (configurabili per asse)
• Alimentazione: 5 a 40 VDC
• Materiale scocca: alluminio
• Cavo staccabile con lunghezza e connettori configurabili
• Classe di protezione: IP67 (testo) / IP65 (widget specifiche)
• Temperatura di esercizio: -40°C a +85°C
• Design modulare per combinazioni di intervalli personalizzate
