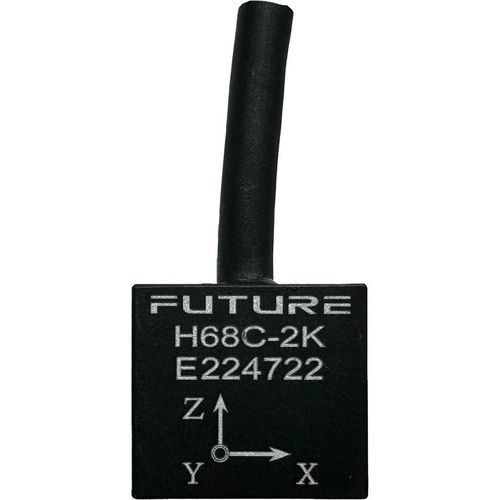

Accelerometro triassiale FUTURESES H68C

MEMSpiezoresistivoanalogico

Tipo di prodotto

• Accelerometro analogico triaxiale per prove di urto e applicazioni di crash test

Caratteristiche principali

• Tecnologia del sensore: MEMS piezoristivo (quattro resistori variabili in ponte di Wheatstone)
• Assi: Triaxiale
• Uscita: Tensione
• Campi di misura: ±500 g, ±2000 g
• Gamma di frequenza: DC a 7000 Hz
• Resistenza agli urti: fino a 10.000 g
• Design miniaturizzato e a bassa massa per minimizzare il carico sulla struttura di prova

Tecnologia
La famiglia FUTURESES H68C utilizza MEMS piezoristivi con quattro resistori variabili in configurazione ponte di Wheatstone, offrendo una risposta dinamica ampia da 0 Hz a 7 kHz mantenendo massa ridotta e alta resistenza agli urti per ambienti di prova esigenti.

Involucro e configurazione
Sono disponibili più opzioni di configurazione, incluse varianti di lunghezza del cavo integrato, derivazioni di cavo, tipi di connettori e chip identificativo Dallas DS2401 opzionale. L'involucro compatto supporta un posizionamento flessibile nelle prove di crash.

Applicazioni
L'H68C è progettato per prove di crash e misure di impatto dove sono richiesti massa del sensore ridotta e ampia risposta in frequenza. La famiglia di sensori è conforme a SAE J211 e SAE J2570 per applicazioni ATD (manichini da crash test).

Ambientale
Temperatura di esercizio: -20°C a +85°C

Specifiche tecniche

• Modello: FUTURESES H68C
• Tipo: Accelerometro analogico
• Tecnologia: MEMS piezoristivo
• Assi: Triaxiale
• Uscita: Tensione
• Campi: ±500 g, ±2000 g
• Gamma di frequenza: DC a 7000 Hz
• Resistenza agli urti: fino a 10.000 g
• Norme: SAE J211, SAE J2570
• Opzioni di configurazione: lunghezze cavo, derivazioni, connettori, Dallas DS2401 opzionale
• Temperatura di esercizio: -20°C a +85°C
