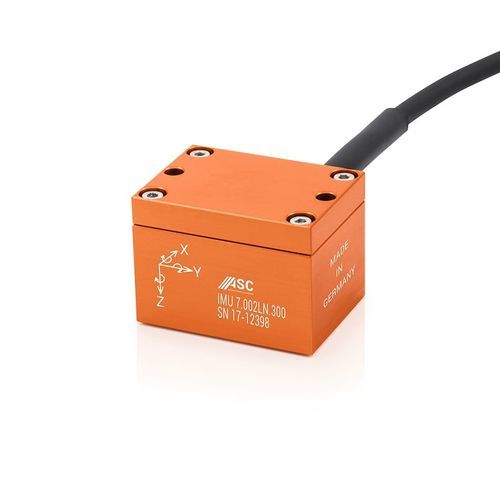

Centrale di misura inerziale ASC IMU 7-LN

Panoramica
L'ASC IMU 7-LN è un'unità di misura inerziale analogica a 6 DOF che combina tecnologie di sensori capacitivi e ad anello vibrante. Fornisce uscite di tensione analogiche separate per ogni grado di libertà, impiega accelerometri LN (Low Noise) e giroscopi di classe industriale, ed è progettata con un concetto modulare per combinazioni di gamme flessibili. Supporta alimentazione compresa tra 6 e 40 VDC e dispone di cavo staccabile con lunghezze e connettori configurabili.

Caratteristiche principali

• Tipo di sensore: Unità di misura inerziale (analogica)
• Tecnologia sensore: capacitivo | anello vibrante | MEMS accelerometri e giroscopi
• Gradi di libertà: 6 DOF
• Segnale di uscita: uscite di tensione analogiche separate per tutti i 6 DOF
• Alimentazione: 6 a 40 VDC

Intervalli di misura [g | °/s]
002|075, 005|075, 010|075, 025|075, 050|075, 002|150, 005|150, 010|150, 050|150, 002|300, 005|300, 010|300, 025|300, 050|300, 002|900, 005|900, 010|900, 025|900, 050|900

Tecnologia
L'IMU integra accelerometri MEMS a basso rumore (LN) e giroscopi industriali per rilevare piccole accelerazioni lineari e velocità angolari. L'elettronica interna fornisce uscite analogiche indipendenti per ogni asse. Il design modulare consente combinazioni di gamme per adattarsi ai requisiti applicativi.

Scocca
Scocca leggera in alluminio progettata per ambienti industriali. Classe di protezione IP67 e cavo staccabile con lunghezze e opzioni di connettore configurabili per l'integrazione di sistema.

Applicazioni
L'ASC IMU 7-LN è adatta alla valutazione della dinamica di guida su navi, treni e veicoli, nonché alla navigazione e al controllo delle prestazioni in veicoli a guida automatica (AGV) e altre piattaforme mobili.

Ambiente e meccanica

• Intervallo di temperatura: -40°C a +85°C
• Classe di protezione: IP65 (elenco specifiche) — IP67 (scocca)
• Materiale scocca: alluminio

Specifiche tecniche

• Modello: ASC IMU 7-LN
• Tipo di sensore: Unità di misura inerziale (analogica)
• Tecnologia sensore: capacitivo | anello vibrante; MEMS accelerometri e giroscopi
• Gradi di libertà: 6 DOF
• Uscita: uscite di tensione analogiche separate per tutti i 6 DOF
• Intervalli di misura (accelerazioni | velocità angolari): 002|075, 005|075, 010|075, 025|075, 050|075, 002|150, 005|150, 010|150, 050|150, 002|300, 005|300, 010|300, 025|300, 050|300, 002|900, 005|900, 010|900, 025|900, 050|900
• Alimentazione: 6 a 40 VDC
• Classe accelerometro: LN (Low Noise)
• Classe giroscopio: industriale
• Scocca: alluminio leggero
• Classe di protezione: IP67 (scocca) e IP65 (elenco specifiche)
• Temperatura di esercizio: -40°C a +85°C
• Cavo: staccabile, lunghezza e connettori configurabili
• Progetto: concetto modulare per configurazioni specifiche
