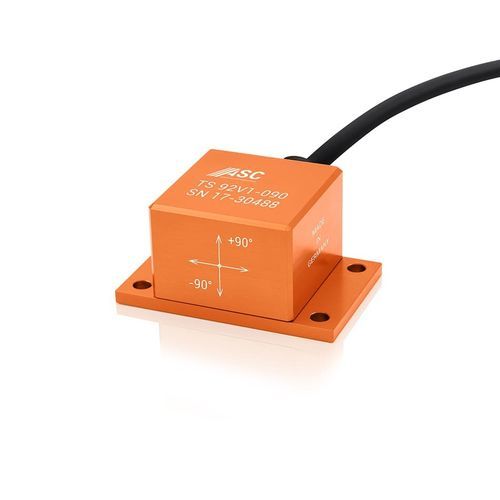

Inclinometro 2 assi ASC TS-92V1

con uscita in tensioneanalogicocapacitivo

Panoramica
Il sensore di inclinazione biaxiale ASC TS-92V1 si basa sulla tecnologia MEMS capacitiva. L'elettronica integrata fornisce un'uscita in tensione analogica quasi-differenziale con escursione ±2 V e consente un'alimentazione flessibile da 6 a 40 VDC. Il sensore offre elevata risoluzione e stabilità nel tempo, adatto ad applicazioni esigenti di condition monitoring e structural health monitoring.

Tecnologia e uscita

• Tecnologia sensore: MEMS capacitivo
• Assi: biaxiale (due assi)
• Uscita segnale: tensione analogica (quasi-differenziale), escursione ±2 V
• Tensione di alimentazione: 6–40 VDC
• Risoluzione: < 0,005°
• Stabilità a lungo termine: fattore di scala ±300 ppm, offset ±0,009°
• Intervalli di misura disponibili: 15°, 90°

Custodia e dati ambientali

• Materiale custodia: alluminio
• Grado di protezione: IP67
• Cavo integrato con lunghezza configurabile e opzioni di connettore
• Temperatura di esercizio: -25 °C a +100 °C

Applicazioni

• Rilevamento di oscillazioni di torri
• Allineamento rotaie e misurazione degli assi
• Compensazione dei telai di autocarri
• Posizionamento angolare delle macchine utensili

Caratteristiche / Specifiche tecniche (sintesi)

• Modello: ASC TS-92V1
• Tecnologia sensore: MEMS, capacitivo
• Assi: biaxiale
• Uscita segnale: tensione analogica quasi-differenziale ±2 V
• Alimentazione: 6–40 VDC
• Risoluzione: < 0,005°
• Stabilità a lungo termine fattore di scala: ±300 ppm
• Stabilità a lungo termine offset: ±0,009°
• Intervalli di misura disponibili: 15°, 90°
• Custodia: alluminio, grado di protezione IP67
• Cavo integrato configurabile
• Temperatura di esercizio: -25 °C a +100 °C
