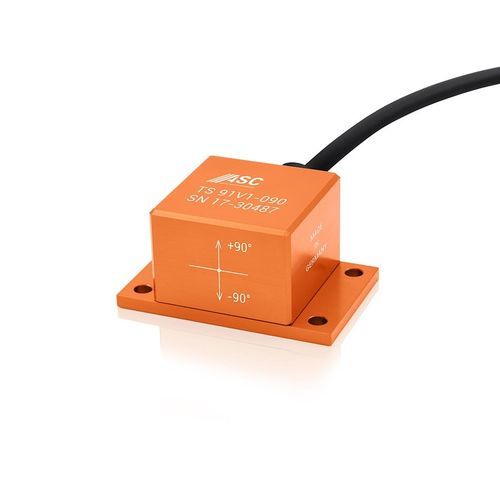

Inclinometro 1 asse ASC TS-91V1

con uscita in tensioneanalogicocapacitivo

Panoramica del prodotto
ASC TS-91V1 è un sensore di inclinazione uniasse della serie ASC TS, basato su tecnologia MEMS capacitiva. L'elettronica integrata fornisce un'uscita in tensione analogica quasi-differenziale e supporta un'alimentazione flessibile da 6 a 40 VDC. Il sensore è fornito con involucro in alluminio leggero con grado di protezione IP67 e cavo integrato con lunghezza e opzioni di connettore configurabili.

Caratteristiche principali

• Tecnologia sensore: MEMS capacitivo
• Asse di misura: Uniasse
• Uscita: Tensione analogica quasi-differenziale, ±2 V FSO
• Varianti campo di misura: 15°, 90° (fino a ±90°)
• Risoluzione: < 0,005°
• Alimentazione: 6 a 40 VDC

Tecnologia
La serie ASC TS utilizza rilevamento capacitivo MEMS consolidato con elettronica a bordo che fornisce un'uscita analogica quasi-differenziale (±2 V FSO). Progettazione volta ad alta risoluzione e stabilità a lungo termine (fattore di scala ±300 ppm, offset ±0,009°).

Involucro
Involucro leggero in alluminio con grado di protezione IP67. Il cavo integrato è configurabile in lunghezza e può essere dotato di vari connettori.

Applicazioni

• Rilevamento oscillazioni di torri
• Allineamento rotaie e assi
• Compensazione telai di autocarri
• Posizionamento angolare di macchine utensili

Ambiente e meccanica

• Temperatura di esercizio: -20°C a +70°C
• Classe di protezione: IP67
• Materiale involucro: Alluminio

Caratteristiche / specifiche tecniche

• Modello: ASC TS-91V1
• Tecnologia sensore: MEMS capacitivo
• Asse di misura: Uniasse
• Uscita: Tensione analogica quasi-differenziale, ±2 V FSO
• Campo di misura (varianti disponibili): 15°, 90° (fino a ±90°)
• Risoluzione: < 0,005°
• Alimentazione: 6 a 40 VDC
• Intervallo di temperatura: -20°C a +70°C
• Classe di protezione: IP67
• Materiale involucro: Alluminio
• Cavo: Cavo integrato con lunghezza e connettore configurabili
