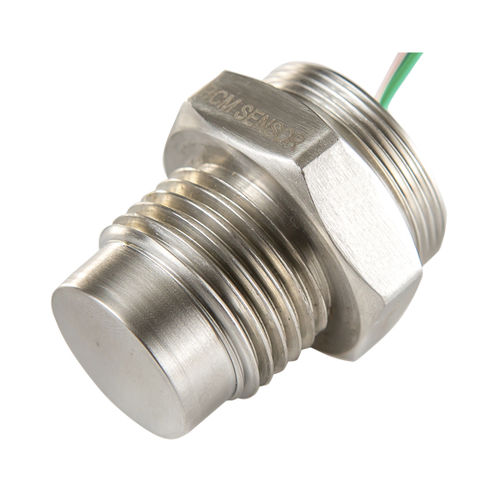

Trasmettitore di pressione relativa 664F(F)

a membranaanalogicotorico

Il sensore di pressione (PS) modello 664F(f) è dotato di un diaframma a filo. Questa caratteristica è particolarmente utile quando il PS misura la pressione di un mezzo di pressione appiccicoso, come una pasta viscosa, o di un mezzo di pressione contenente particelle solide, come l'acqua di scarico. Il diaframma è saldato insieme all'alloggiamento del sensore, in modo da evitare la presenza di O-ring all'interno del PS per una maggiore affidabilità del PS. Come il 664F(c), il PS 664F(f) è dotato di un estensimetro in lamina metallica (ad esempio, estensimetro a diaframma tipo BCM KA) incollato sul diaframma per formare il circuito a ponte di Wheatstone. Grazie all'estensimetro a lamina metallica, il PS della serie 664F ha un effetto termico minimo tra tutti i PS di BCM SENSOR. Sono disponibili diversi segnali di uscita, ad esempio il segnale mV/V direttamente dal circuito a ponte di Wheatstone, il segnale raziometrico di 10%~90%Vs, 0~5V, o il segnale digitale dei protocolli I2C o SPI tramite un SSC (condizionatore di segnale del sensore) fissato sul retro del PS. Il PS 664F(f) viene utilizzato principalmente per costruire trasmettitori di pressione aggiungendo un SSC sul retro, un alloggiamento per l'SSC tramite le filettature M24x1 e un connettore per l'alimentazione e l'uscita del segnale.
