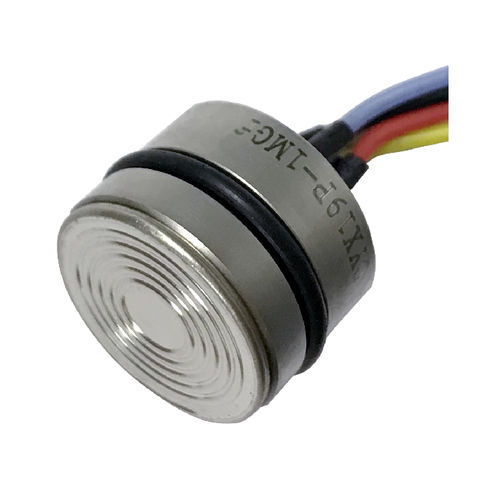

Sensore di pressione relativa 101B(a19F)

assolutapiezoresistivoanalogico

Il sensore di pressione (PS) modello 101B(a19F) è progettato con un diaframma completamente a filo nella sua parte anteriore. Rispetto al diaframma del 101B(a19G) PS, il 101B(a19F) non presenta alcun bordo in rilievo sul suo diaframma. Questa caratteristica è particolarmente utile quando il PS misura la pressione di un mezzo di pressione appiccicoso, come la pasta viscosa, o di un mezzo di pressione contenente particelle solide, come l'acqua sprecata. Il diaframma completamente a filo porta il PS 101B(a19F) con vantaggi quando il PS viene utilizzato per costituire array di sensori 2-D o 3-D, che sono comunemente utilizzati per misurare la distribuzione della pressione nello spazio rilevante dei liquidi. Sia il suo diaframma che il suo alloggiamento sono realizzati in acciaio inossidabile 316L. Pertanto, il 101B(a19F) PS può misurare pressioni di mezzi di pressione corrosivi e/o conduttivi, purché il mezzo sia compatibile con l'acciaio inossidabile 316L. Come il 101B(a19G), il 101B(a19F) PS ha un sensore di pressione piezoresistivo integrato all'interno del PS e la sua capsula è riempita con olio non compressivo. Una varietà di segnali di uscita sono disponibili, ad esempio, il segnale mV/V direttamente dal circuito a ponte di Wheatstone, il segnale raziometrico di 10%~90%Vs, o il segnale digitale dei protocolli I2C o SPI tramite un SSC che è fissato sul retro del PS.
