Trasduttore di pressione differenziale 218D

piezoresistivoanalogicocon uscita in tensione

Panoramica del prodotto

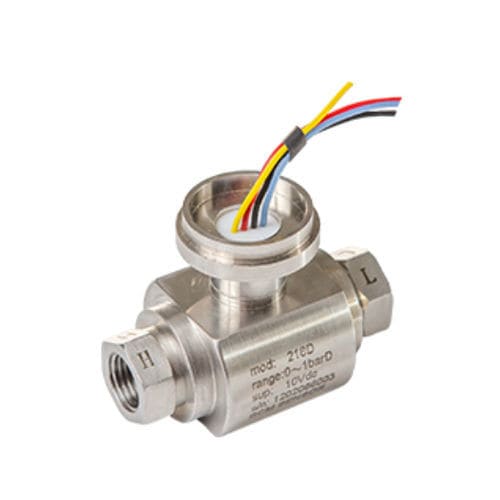

Il 218D è un trasduttore di pressione differenziale a profilo ridotto basato sul sensore piezoristivo BCM 101B (a19D). Il sensore è alloggiato in un involucro in acciaio inossidabile 316 e fissato tramite saldatura laser. È progettato per misurare la pressione differenziale di gas e liquidi diluiti, ottimizzato per applicazioni con valvole intelligenti.

Caratteristiche principali e compatibilità

• Design compatto a basso profilo per integrazione in gruppi valvola
• Parti a contatto con il fluido: acciaio inossidabile 316 standard; Hastelloy‑C opzionale per fluidi aggressivi
• Diaframma: 316L inox standard; opzione tantalio per fluidi fortemente corrosivi
• Accuratezza: tipicamente 0,5 % fs (scala completa)
• Pressione statica/sovraccarico: fino a 1000 % fs (max 100 bar)

Intervalli di pressione disponibili (selezione mostrata nella scheda prodotto)

• 0,1 bar
• 0,2 bar
• 0,35 bar
• 0,7 bar
• 1 bar
• 2 bar
• 3,5 bar
• 7 bar
• 10 bar
• 20 bar
• 35 bar

Opzioni di interfaccia meccanica

• G1/4 (femmina) (standard)
• G1/4 (maschio)
• Interfaccia meccanica personalizzata (specificare l'interfaccia richiesta)

Opzioni di interfaccia elettrica

• Cavi volanti PVC a 4 colori, 120 mm (standard)
• Connettore DIN43650
• Cavo schermato PVC Ø5 mm, 4 conduttori, lunghezza 1 m
• Interfaccia elettrica personalizzata

Segnale di uscita

• Specifiche: ≥ 4 mV/V
• Esempio su richiesta: 20 mV @ 5 V eccitazione

Altri dettagli / specifiche tecniche

• Modello: 218D
• Base del sensore: BCM 101B (a19D) sensore piezoristivo di pressione differenziale
• Involucro: 316 SS, saldato laser
• Diaframma: 316L SS (Tantalio opzionale)
• Parti a contatto con il fluido: 316 SS (Hastelloy‑C opzionale)
• Intervalli di pressione: 0 ~ 0,1 bar fino a 0 ~ 35 bar
• Tipo di pressione: Differenziale
• Pressione statica / Sovraccarico: 1000 % fs (max. 100 bar)
• Accuratezza: 0,5 % fs (standard)
• Segnale di uscita: ≥4 mV/V (opzione tipica 20 mV @5 V eccitazione)
• Esempi di interfacce meccaniche: G1/4 femmina (standard), G1/4 maschio, personalizzata
• Esempi di interfacce elettriche: cavi volanti 4F, DIN43650, cavo schermato (Ø5 mm, 4 conduttori, 1 m), personalizzata
• Fluidi previsti: gas e liquidi diluiti
