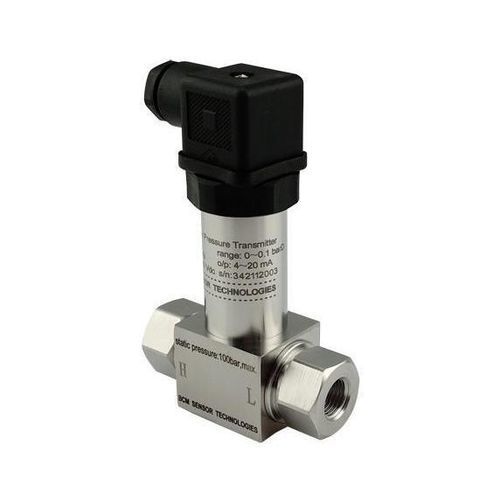

Trasmettitore di pressione differenziale 219D

4-20 mA0-5 Vraziometrico

Descrizione del prodotto
Il modello 219D è un trasmettitore di pressione differenziale compatto derivato dalla famiglia di trasduttori 218D. Presenta una parte bagnata in acciaio inossidabile 316L con giunzione saldata al laser e un'interfaccia di processo filettata per un'installazione semplice. Le filettature possono essere femmina o maschio. Il 219D è progettato per la misura della pressione differenziale di gas e liquidi diluiti. Gli intervalli di misura vanno approssimativamente da 0,1 bar fino a 35 bar. Le opzioni di uscita includono interfacce analogiche e digitali adatte all'integrazione con valvole intelligenti. Precisione fino a ±0,5% fs; una uscita non nulla a ZERO semplifica la diagnostica.

Caratteristiche principali

• Parte bagnata in acciaio inossidabile 316L con saldatura laser
• Trasmettitore compatto a basso profilo con interfaccia di processo filettata (femmina o maschio)
• Progettato per la misura della pressione differenziale di gas e liquidi diluiti
• Intervalli di misura da ~0,1 bar fino a ~35 bar (disponibili più intervalli discreti)
• Opzioni di uscita: 4–20 mA, 0–5 Vdc, 1–5 Vdc, 10%–90% Vs ratiometrico, I2C, SPI
• Precisione fino a ±0,5% scala piena (fs)
• Uscita non nulla a ZERO per diagnostica semplificata
• Elevata capacità statica/sovraccarico (vedere specifiche)

Dettagli prodotto (tabella)
Range di pressione: 0~0,1 bar, …, ~20–35 bar
Tipo di pressione: differenziale
Pressione statica / sovraccarico: fino al 1000% fs (max. 100 bar a seconda del range)
Segnale di uscita: 4–20 mA, 0–5 Vdc, 1–5 Vdc, 10%–90% Vs ratiometrico, I2C, SPI
Precisione: fino a ±0,5% fs

Specifiche tecniche

• Modello: 219D
• Applicazione: misura della pressione differenziale per gas e liquidi diluiti; adatto per applicazioni con valvole intelligenti
• Materiale a contatto: acciaio inossidabile 316L
• Costruzione: saldatura laser
• Interfaccia di processo: filettata (femmina o maschio), esempi meccanici standard includono G1/4
• Intervalli di misura: da 0~0,1 bar fino a 0~35 bar (esempi: 0/0,1; 0/0,2; 0/0,35; 0/0,7; 0/1; 0/2; 0/3,5; 0/7; 0/10; 0/20 bar)
• Riferimento di pressione: differenziale
• Pressione statica / sovraccarico: 1000% fs per gli intervalli ≤ 10 bar; fino a 100 bar per intervalli maggiori
• Segnali di uscita: 4–20 mA (standard), 0–5 Vdc, 1–5 Vdc, 10%–90% Vs ratiometrico, digitale I2C, SPI
• Precisione: fino a ±0,5% scala piena
• Opzioni interfaccia elettrica: connettore DIN43650 (standard), cavo schermato PVC (1,5 m), altri connettori plug-in su richiesta
• Caratteristiche speciali: uscita non nulla a zero per semplificare la diagnostica
