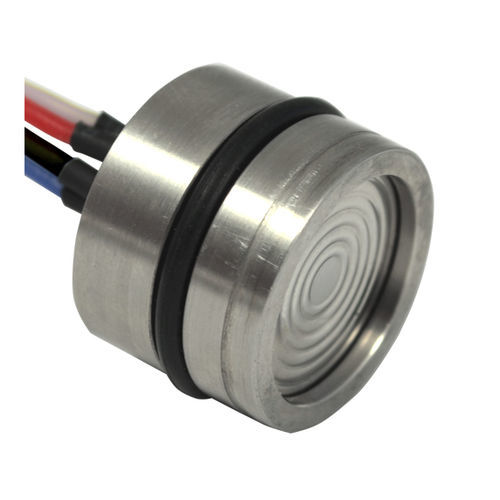

Sensore di temperatura a resistenza 101PT(A19G)

Pt100analogicodi riferimento

Per misurare contemporaneamente la pressione e la temperatura del fluido in pressione nello stesso punto, il modello 101PT(a19G) Pressure & Temperature Sensor (PTS) è stato sviluppato a partire da un sensore di pressione. Questo PTS è prodotto come PTS analogico o digitale, a seconda del sensore di temperatura o dell'ASIC digitale integrato. Copre un'ampia gamma di pressioni di misura, da 0,1 a 1000 bar, con riferimento di pressione relativa, assoluta o sigillata. Inoltre, può misurare le temperature medie nel suo campo operativo da -40°C a +125°C se si tratta di PTS analogico o da -40°C a +85°C se si tratta di PTS digitale. Quando è prodotto come PTS analogico, l'uscita di pressione è un segnale mV/V risultante da un circuito a ponte di Wheatstone, mentre l'uscita di temperatura dal sensore di temperatura integrato è una variazione di resistenza in Ohm di una Pt100 o un segnale mV di un diodo termico. Il segnale di uscita del sensore di temperatura può essere utilizzato non solo per il rilevamento della temperatura del fluido, ma anche per la compensazione aggiuntiva della temperatura dei segnali di pressione da parte dell'Acquirente. Quando viene prodotto come PTS digitale, le sue uscite di pressione e temperatura sono tutti segnali digitali I2C o SPI, derivanti dall'ASIC digitale. Una delle applicazioni più comuni di questo PTS è quella di integrarlo in un alloggiamento su misura del cliente per formare un PTS personalizzato, al fine di facilitare le misure di pressione e temperatura del fluido in pressione contemporaneamente nello stesso punto.
