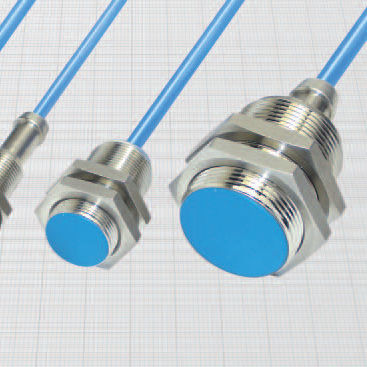

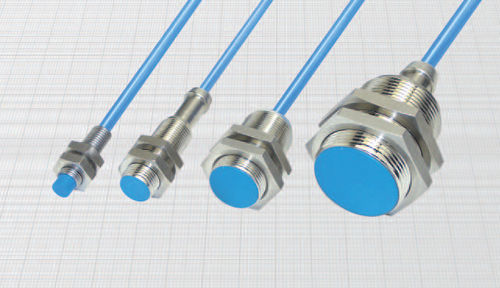

Sensore di prossimità induttivo DC8/4600S

elettromagneticocilindricoM30

Generalità: Con questa nuova serie di sensori è possibile pilotare sia ingressi per sensori NAMUR che ingressi per sensori amplificati a 2 fili a bassa corrente (fino a 10 mA). La commutazione dell’uscita è netta e viene visualizzata a LED. Il carico si può applicare su entrambi i capi (funzione PNPo NPN). Caratteristiche tecniche: • Tensione di funzionamento: 7,7 ÷30 Vcc •Ondulazione residua max: 10% • Corrente residua (Ir): <1 mA • Corrente di impiego minima (Im): 2 mA • Corrente di impiego nominale (Ie): 10 mA • Caduta di tensione in chiusura (Ud) con carico 10 mA: < 6,5 V • Caduta di tensione in chiusura (Ud) con carico 8 mA: < 5 V • Temperatura di funzionamento:- 25°÷+70°C • Deriva termica max di Sr: ±10% • Precisione della ripetibilità (R): 2% • Isteresi max (H): 10% •Grado di protezione: IP67 • Visualizzazione stato di uscita: LED giallo • Sezione conduttori interni: 0,35 mm2nei diametri 8 e 12 mm 0,75 mm2nei diametri 18 e 30 mm • Protezione contro il corto circuito ed il sovraccarico (escluso il diametro 8 mm) • Protezione contro l’inversione dei collegamenti • Conformità alla norma EN60947-5-6 • Urti e vibrazioni secondo EN60068-2-27 EN60068-2-6 • Compatibilità elettromagnetica (EMC) secondo EN60947-5-2 • Per la versione certificata ATEX vedere il Catalogo ATEX Condizioni di utilizzo secondo NAMUR: • Tensione di alimentazione: 7,7 ÷9 Vcc • Assorbimento a 8,2 V con Rx = 1000 Ω con metallo: ≤1 mA senza metallo: ≥3 mA Materiali: • Cavo: 2 m PVC CEI 20 - 22 II; 90°C; 300 V; O.R. • Custodia diametro 8 mm: acciaio inox • Custodia diametri 12 - 18 - 30 mm: ottone nichelato • Superficie sensibile: plastica
