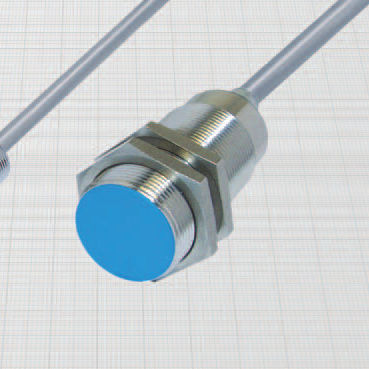

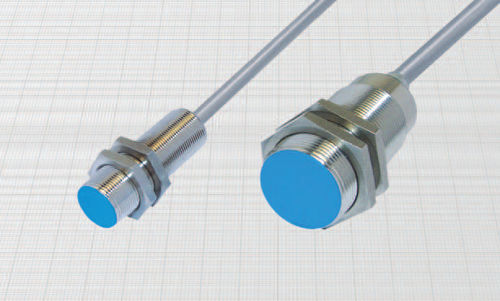

Sensore di prossimità induttivo DX18/4A5XKS

cilindricoM30M18

Generalità: Se utilizzati in c.a. hanno funzione normalmente aperta. Se utilizzati in c.c. possono funzionare in versione normalmente aperta oppure normalmente chiusa semplicemente invertendo i cavi di collegamento. Il carico può essere connesso indifferentemente sul polo positivo o su quello negativo. Questi sensori riuniscono quindi le quattro funzioni dei tradizionali sensori amplificati a 3 fili: PNP - NA; PNP - NC; NPN NA; NPN - NC oltre al funzionamento in c.a. In molte applicazioni possono sostituire direttamente i microswitches ed i fine corsa meccanici. Caratteristiche tecniche: • Tensione di alimentazione (UB): 10 ÷60 Vcc/Vca • Frequenza di rete: 40 ÷60 Hz •Ondulazione residua max: 10% • Corrente residua (Ir): ≤0,6 mA • Corrente di impiego minima (Im): 5 mA • Corrente di impiego nominale (Ie): 400 mA • Caduta di tensione in chiusura (Ud): ≤4 V • Temperatura di funzionamento:- 20°÷+ 70°C • Deriva termica max di Sr: ±10% • Precisione della ripetibilità (R): 2% • Isteresi max (H): 10% •Grado di protezione: IP67 • Segnalazioni LED: Giallo = stato di uscita Rosso lampeggiante = corto circuito in uscita • Sezione conduttori interni: 0,75 mm2 • Protezione contro il corto circuito ed il sovraccarico • Soppressione dell'impulso iniziale • Isolamento in classe 2 secondo IEC 536 • Urti e vibrazioni secondo EN60068-2-27 EN60068-2-6 • Compatibilità elettromagnetica (EMC) secondo EN60947-5-2 Materiali: • Cavo: 2 m PVC CEI 20 - 22 II; 90°C; 300 V; O.R. • Custodia: ottone nichelato • Superficie sensibile: plastica
