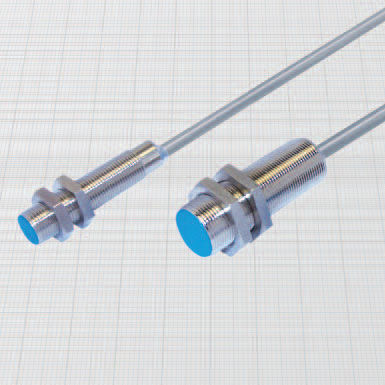

Sensore di prossimità induttivo DCAL12/4609

cilindricoM18M12

Generalità: Sono sensori induttivi che forniscono una corrente d'uscita inversamente o direttamente proporzionale alla distanza tra parte sensibile del sensore e oggetto metallico da rilevare. La corrente d'uscita varia anche in funzione del tipo di materiale da rilevare. Pertanto questi sensori, oltre a rilevare distanze, spostamenti, vibrazioni e deformazioni, vengono adoperati anche per rilevare la composizione di metalli e leghe. Nella configurazione a due fili sono conformi allo standard 4 ÷20 mA per dispositivi di rilevamento analogico industriale. Funzionamento: La variazione di corrente attraverso il carico RL, provoca una variazione di tensione ai capi di questo. Dimensionando opportunamente il valore di RL si possono ottenere escursioni di tensione da qualche decimo fino a 30 V. come si può notare nelle relative tabelle. Caratteristiche tecniche: • Tensione di alimentazione: 10 ÷40 Vcc •Ondulazione residua max: 20% • Variazione della corrente di uscita: 0 ÷16 mA oppure 4 ÷20 mA • Temperatura di funzionamento:- 10°÷+ 70°C • Deriva termica max: < 10% •Grado di protezione: IP67 • Sezione conduttori interni: 0,22 mm2+ schermo nel diametro 12 mm 0,35 mm2+ schermo nel diametro 18 mm • Protezione contro il corto circuito ed il sovraccarico • Protezione contro l’inversione di polarità • Urti e vibrazioni secondo EN60068-2-27 EN60068-2-6 • Compatibilità elettromagnetica (EMC) secondo EN61000-6-2/-4 Materiali: • Cavo: 2 m PVC CEI 20 - 22 II; 90°C; 300 V; O.R. schermato • Custodia: ottone nichelato • Superficie sensibile: plastica
