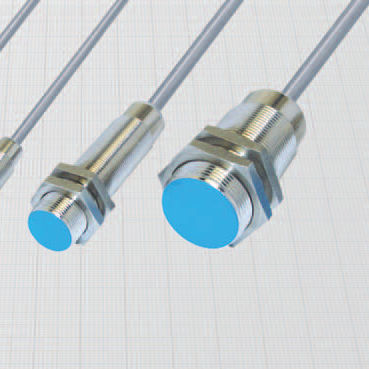

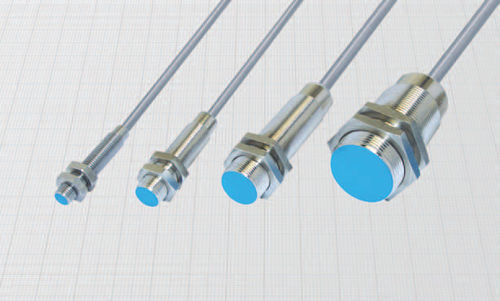

Generalità: I sensori di questa famiglia possono lavorare sia in corrente continua che in corrente alternata. Presentano valori di tensione e corrente residua molto bassi. Non sono polarizzati e il carico può essere applicato indifferentemente su entrambi i capi (funzione PNP o NPN). In molte applicazioni possono sostituire direttamente i microswitches e i fine corsa meccanici. Caratteristiche tecniche:
• Tensione di alimentazione (UB): 10 ÷50 Vcc/Vca
• Frequenza di rete: 40 ÷60 Hz
• Corrente residua (Ir): ≤1 mA
• Corrente di impiego minima (Im): 5 mA
• Caduta di tensione in chiusura (Ud): ≤5 V
• Deriva termica max di Sr: ±10%
• Precisione della ripetibilità (R): 2%
• Isteresi max (H): 10%
•Grado di protezione: IP67
• Visualizzazione stato di uscita: LED giallo
• Sezione conduttori interni: 0,35 mm2nei diametri 8 e 12 mm 0,50 mm2nel diametro 18 mm 0,75 mm2nel diametro 30 mm
• Protezione contro il corto circuito ed il sovraccarico (versioni con la lettera K)
• Soppressione dell'impulso iniziale
• Urti e vibrazioni secondo EN60068-2-27 EN60068-2-6
• Compatibilità elettromagnetica (EMC) secondo EN60947-5-2
Materiali:
• Cavo: 2 m PVC CEI 20 - 22 II; 90°C; 300 V; O.R.
