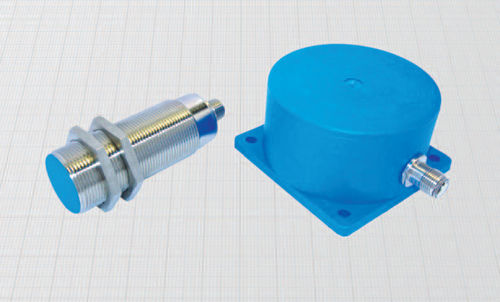

Sensore di prossimità induttivo DCAL30-80...B series

cilindricoanalogicoIP67

Generalità: Sono sensori induttivi che forniscono una corrente d'uscita inversamente o direttamente proporzionale alla distanza tra parte sensibile del sensore e oggetto metallico da rilevare. La corrente d'uscita varia anche in funzione del tipo di materiale da rilevare. Pertanto questi sensori oltre a rilevare distanze, spostamenti, vibrazioni e deformazioni, vengono adoperati anche per rilevare la composizione di metalli e leghe. Nella configurazione a due fili, si presentano come un dispositivo a due poli protetti contro l'inversione dei collegamenti ed il corto circuito, conformi allo standard 4 ÷ 20 mA per dispositivi di rilevamento analogico industriale. I connettori femmina da utilizzare sono i tipi senza LED. Per ambienti particolarmente disturbati, è consigliato l’uso del connettore diritto con cavo schermato tipo C10/00… VS che offre una schermatura a 360°. Funzionamento: La variazione di corrente, attraverso il carico RL, provoca una variazione di tensione ai capi di questo. Dimensionando opportunamente il valore di RL si possono ottenere escursioni di tensione da qualche decimo fino a 30 V. come si può notare nelle relative tabelle. Caratteristiche tecniche: • Tensione di alimentazione: 10 ÷40 Vcc •Ondulazione residua max: 20% • Variazione della corrente di uscita: 0 ÷16 mA oppure 4 ÷20 mA • Temperatura di funzionamento:- 10°÷+ 70°C • Deriva termica max: < 10% •Grado di protezione: IP67 • Urti e vibrazioni secondo EN60068-2-27 EN60068-2-6 • Compatibilità elettromagnetica (EMC) secondo EN61000-6-2/-4 Materiali: • Custodia diametro 30 mm: ottone nichelato • Custodia diametro 80 mm: plastica • Superficie sensibile: plastica
