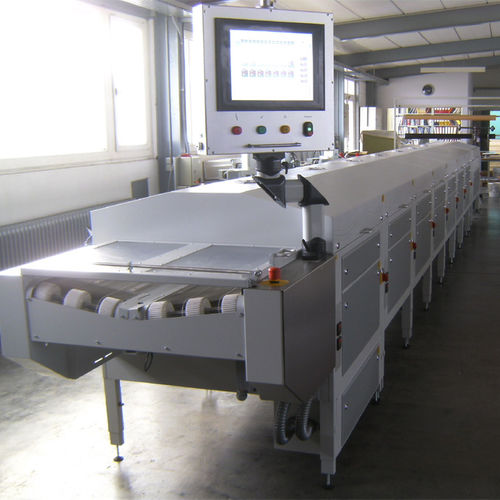

Tunnel di asciugatura a raggi UV

ad aria caldaper serigrafiaautomatico

Panoramica prodotto
Tutti i colori, le vernici e i rivestimenti applicati mediante processi di verniciatura a umido vengono asciugati in continuo in orizzontale, su una o due facce. Il tipo di sorgente di calore, il flusso d'aria, la temperatura e i tempi di evaporazione/asciugatura sono adattati alle esigenze produttive. I profili di temperatura e la velocità del nastro sono memorizzati nel PLC per processi ripetibili. Sistemi di trasporto con nastro piatto per processi unilaterali; nastro a V per processi bilaterali.

Dettagli

• Bilanciamento regolabile (posizioni 100% e 50%)
• Lampada UV disponibile con otturatore pneumatico opzionale
• Carcassa guidata dal flusso d'aria con riflettore in alluminio
• Controllo PLC con pannello operatore touchscreen
• Costruzione modulare per configurazioni di linea flessibili

Vantaggi

• 60 anni di esperienza produttiva Made in Germany
• Opzioni di essiccazione termica e UV integrate
• Asciugatura e polimerizzazione uniformi e complete
• Tempi di asciugatura/polimerizzazione molto brevi per aumentare il rendimento
• Sistemi a risparmio energetico che riducono i costi operativi
• Possibilità di lavorazioni successive immediate
• Alta resistenza ai graffi e finitura lucida
• Maggiore durata e resistenza chimica

Applicazioni

• Industria della stampa
• Industria elettronica
• Industria delle materie plastiche
• Industria tessile
• Industria del packaging
• Industria automobilistica
• Industria del vetro

Moduli disponibili

• Modulo di stabilizzazione
• Modulo di evaporazione
• Modulo di riscaldamento
• Modulo di raffreddamento
• Ingressi/uscite vari
• Controllo PLC: console mobile con touch-screen

Dati tecnici

• Larghezze operative: 610 mm / 24" o 760 mm / 30"
• Velocità del nastro: regolabile
• Pre-asciugatura (soldermask): 0,5 - 50,0 m/min
• Indurimento (soldermask): 0,2 - 2,0 m/min
• Indurimento (pasta): 0,5 - 5,0 m/min
• Intervallo di temperatura: ambiente - 250 °C
• Allacciamento elettrico: 400 V 3/N/PE 50 Hz
• Potenza di collegamento per modulo: 9,3 kW / 18,6 kW
• Potenza operativa per modulo: 4,6 kW / 9,3 kW
• Aria di alimentazione / scarico per modulo: 100 - 300 m³/h
• Dimensioni modulo (L x P x A): 1000 x 1000 x 1200 mm
