Sistema di polimerizzazione con UV

industrialeraffreddato ad ariain linea

Descrizione del prodotto

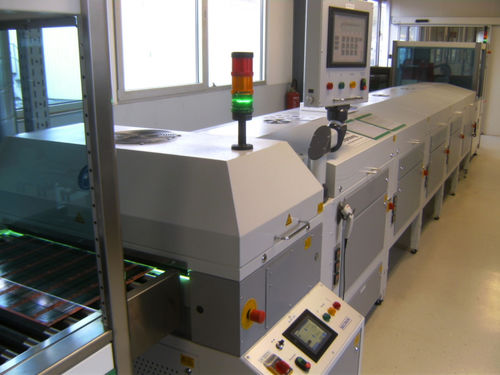

Linea di polimerizzazione finale doppia faccia per maschera di saldatura fotosensibile (dopo esposizione e sviluppo) con pre-reticolazione UV. La linea comprende alimentatore, unità UV-bump doppia faccia, essiccatore BELTROTHERM e impilatore.

Configurazione della linea

• Linea di polimerizzazione finale doppia faccia per maschera di saldatura
• Pos 1: Alimentatore
• Pos 2: UV-bump doppia faccia
• Pos 3: Essiccatore BELTROTHERM doppia faccia
• Pos 4: Impilatore

Funzionamento
La linea opera in modo completamente automatico dopo il carico ed è adatta al funzionamento non presidiato su tre turni. La lunghezza dell'essiccatore BELTROTHERM è dimensionata in base alla capacità richiesta. I profili di temperatura sono adattati per diversi spessori di PCB e tipi speciali e vengono memorizzati nel PLC. È possibile registrare e salvare profili ottimizzati fino a 120 programmi.

Controllo e gestione
Il programma di asciugatura appropriato viene selezionato tramite touch screen e può essere modificato in pochi minuti per consentire rapidi cambi di lotto. La linea segnala la prontezza operativa alle macchine a monte. Il PLC con touch-screen (OMRON) fornisce una visualizzazione chiara delle condizioni operative e supporta ulteriori input dell'operatore.

Dettagli dell'essiccatore BELTROTHERM

• Ballast (regolabile 100% e 50%)
• Lampada UV con otturatore pneumatico opzionale
• Scocca raffreddata ad aria con riflettore in alluminio

Vantaggi

• Ingegneria e produzione tedesca consolidata
• Tecnologia innovativa di pre-reticolazione UV
• Asciugatura e polimerizzazione complete e uniformi
• Tempi di polimerizzazione molto brevi
• Progettazione efficiente dal punto di vista energetico
• Possibilità di ulteriore lavorazione immediata
• Alta resistenza ai graffi e finitura lucida
• Maggiore durata e resistenza chimica

Applicazioni / Usi

• Industria della stampa
• Industria elettronica
• Industria delle materie plastiche
• Industria tessile
• Industria del packaging
• Industria automobilistica
• Industria del vetro

Moduli disponibili

• Modulo di stabilizzazione
• Modulo di evaporazione
• Modulo di riscaldamento
• Modulo di raffreddamento
• Varianti di ingresso / uscita
• Controllo PLC su console mobile con touch-screen

Specifiche tecniche

• Larghezze di lavoro: 610 mm / 24" o 760 mm / 30"
• Velocità della cinghia: regolabile
• Pre-asciugatura maschera di saldatura: 0,5 - 50,0 m/min
• Polimerizzazione maschera di saldatura: 0,2 - 2,0 m/min
• Polimerizzazione paste: 0,5 - 5,0 m/min
• Intervallo di temperatura: ambiente - 250 °C
• Connessione elettrica: 400 V 3/N/PE 50 Hz
• Potenza di collegamento per modulo: 9,3 kW / 18,6 kW
• Potenza in esercizio per modulo: 4,6 kW / 9,3 kW
• Aria di mandata / aspirazione per modulo: 100 - 300 m³/h
• Lunghezza modulo: 1000 mm
• Larghezza modulo: 1000 mm
• Altezza modulo: 1200 mm
