Tunnel di asciugatura a raggi UV

soffiaggio d'aria a temperatura ambientead aria caldaper serigrafia

Panoramica del prodotto

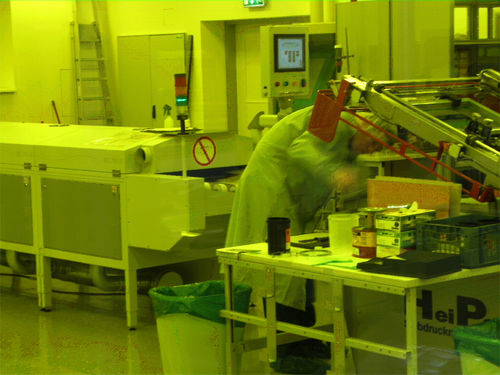

Beltrotherm è un preessiccatore a nastro progettato per l'essiccazione di rivestimenti umidi dopo serigrafia a tutta superficie, adatto ai processi orizzontali e verticali. I rivestimenti umidi vengono alimentati manualmente o automaticamente al Beltrotherm. In base al programma di asciugatura, evaporazione e asciugatura vengono controllate per consentire la lavorazione successiva senza adesioni. In caso di stampa doppia, schede o substrati sono trasportati senza contatto su nastro a V e asciugati con precisione attraversando le zone di evaporazione e asciugatura.

Dettagli

• Regolazione ballast (100% e 50% selezionabile)
• Lampada UV con o senza otturatore pneumatico
• Involucro raffreddato ad aria con riflettore in alluminio

Vantaggi

• Tecnologia consolidata con impiego industriale da decenni
• Opzioni di processo termico e UV
• Asciugatura e polimerizzazione uniformi e complete
• Tempi di asciugatura/polimerizzazione molto brevi
• Progettazioni a risparmio energetico
• Possibilità di lavorazione immediata in downstream
• Elevata resistenza ai graffi e finitura lucida
• Maggiore durata e resistenza chimica

Applicazioni

• Industria della stampa
• Industria elettronica
• Industria delle materie plastiche
• Industria tessile
• Industria del packaging
• Industria automobilistica
• Industria del vetro

Specifiche tecniche

• Larghezze di lavoro: 610 mm (24") o 760 mm (30")
• Velocità nastro: regolabile
• Asciugatura tack (soldermask): 0,5 - 50,0 m/min
• Polimerizzazione (soldermask): 0,2 - 2,0 m/min
• Polimerizzazione (pasta): 0,5 - 5,0 m/min
• Intervallo di temperatura: ambiente - 250 °C
• Collegamento elettrico: 400 V 3/N/PE 50 Hz
• Potenza di collegamento per modulo: 9,3 kW / 18,6 kW
• Potenza di esercizio per modulo: 4,6 kW / 9,3 kW
• Aria di alimentazione / estrazione per modulo: 100 - 300 m³/h
• Lunghezza modulo: 1000 mm
• Larghezza modulo: 1000 mm
• Altezza modulo: 1200 mm
• Moduli disponibili: modulo di stabilizzazione, modulo di evaporazione, modulo di riscaldamento, modulo di raffreddamento, varianti ingresso/uscita
• Controllo PLC: console mobile con touch-screen
