Tunnel di asciugatura infrarosso

a raggi UVad aria caldaper serigrafia

Panoramica

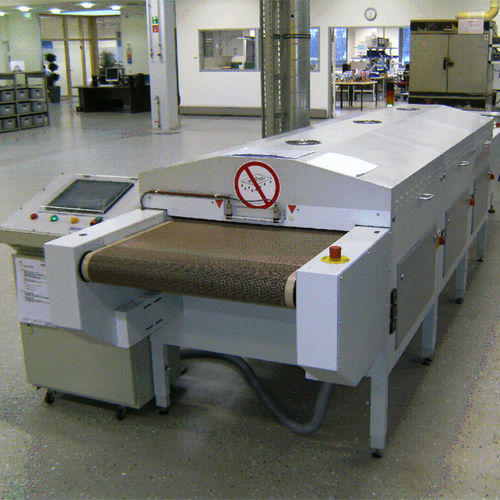

L'essiccatore a nastro continuo Beltrotherm è progettato per l'essiccazione di paste metalliche e materiali isolanti impiegati nell'elettronica stampata e nelle tastiere a membrana. La radiazione IR a onda lunga combinata con la convezione asciuga dall'interno verso l'esterno evitando la formazione di pellicola superficiale. Valori di resistenza ridotti delle piste sono ottenibili già dopo una singola passata. Film sottili e substrati sono convogliati in sicurezza su un nastro piano attraverso le zone di riscaldamento. Tempi di processo brevi (minuti) assicurano una produzione economica.

Dettagli

• Balastro di potenza: selezionabile 100% / 50%
• Lampada UV: con o senza otturatore pneumatico
• Carcassa ventilata con riflettore in alluminio
• Velocità del nastro regolabile
• Controllo PLC con console mobile e touchscreen

Vantaggi

• Tecnologia collaudata con ampia esperienza produttiva
• Indurimento UV uniforme e completo se dotato
• Tempi di essiccazione e indurimento molto brevi
• Progettazione orientata al risparmio energetico
• Possibilità di lavorazioni successive immediate
• Buona resistenza a graffi e agenti chimici dei rivestimenti

Applicazioni

• Industria della stampa
• Industria elettronica
• Industria della plastica
• Industria tessile
• Industria dell'imballaggio
• Industria automobilistica
• Industria del vetro

Moduli disponibili e controllo

• Modulo di stabilizzazione (dwell)
• Modulo di evaporazione
• Modulo di riscaldamento
• Modulo di raffreddamento
• Varie varianti di ingresso / uscita
• Controllo PLC: console mobile con touchscreen

Specifiche tecniche

• Larghezze di lavoro: 610 mm / 24" o 760 mm / 30"
• Velocità del nastro: regolabile
• Preasciugatura soldermask: 0.5 - 50.0 m/min
• Indurimento soldermask: 0.2 - 2.0 m/min
• Indurimento paste: 0.5 - 5.0 m/min
• Intervallo di temperatura: RT - 250 °C
• Allacciamento elettrico: 400 V 3/N/PE 50 Hz
• Potenza connessa per modulo: 9.3 kW / 18.6 kW
• Potenza in esercizio per modulo: 4.6 kW / 9.3 kW
• Aria di mandata / ripresa per modulo: 100 - 300 m³/h
• Lunghezza modulo: 1000 mm
• Larghezza modulo: 1000 mm
• Altezza modulo: 1200 mm
