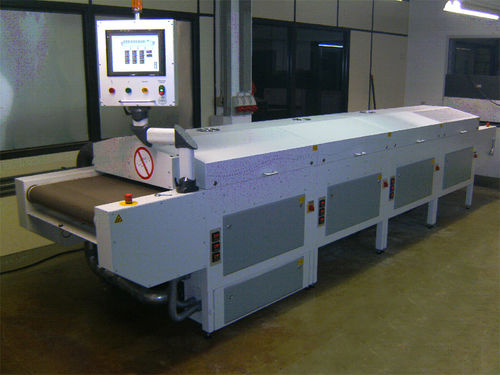

Tunnel di asciugatura a raggi UV Beltrotherm

ad aria caldaper serigrafia

Descrizione del prodotto
Essiccatore a nastro continuo BELTROTHERM per asciugatura e polimerizzazione di prodotti serigrafati dopo serigrafia parziale. Compatibile con tutte le macchine per serigrafia e adattabile a un'ampia gamma di materiali e paste. In un BELTROTHERM continuo con profili di temperatura adeguati, i prodotti vengono asciugati o polimerizzati in tempi di processo di 2,5-5 minuti.

La serigrafia parziale è utilizzata per

• Inchiostri per etichette
• Inchiostri peelable
• Paste al carbonio
• Paste d'argento
• Paste via
• Mask di saldatura parziale
• Promotori di adesione
• Pasta per dissipatore
• Materiali ceramici

Processo
Essiccazione continua a nastro con profili di temperatura selezionabili; progettato per asciugare e/o polimerizzare una gamma di materiali e paste per serigrafia in brevi tempi di processo.

Dettagli dell'essiccatore termico BELTROTHERM

• Zavorra (regolabile 100% e 50%)
• Lampada UV con o senza otturatore pneumatico
• Carcassa raffreddata ad aria con riflettore in alluminio

Vantaggi

• 60 anni di esperienza "Made in Germany"
• Essiccazione termica integrata
• Polimerizzazione UV completa e uniforme
• Tempi di polimerizzazione molto brevi
• Opzioni per sistemi a risparmio energetico
• Possibilità di lavorazioni successive immediate
• Elevata resistenza ai graffi e lucentezza
• Duraturo e con maggiore resistenza chimica

Applicazioni / Usi

• Industria della stampa
• Industria elettronica
• Industria delle materie plastiche
• Industria tessile
• Industria dell'imballaggio
• Industria del vetro
• Industria automobilistica

Moduli disponibili

• Modulo stabilizzatore
• Modulo di evaporazione
• Modulo riscaldamento
• Modulo raffreddamento
• Varie configurazioni di ingresso/uscita
• Controllo PLC: console mobile con touch-screen

Caratteristiche tecniche / specifiche

• Larghezze di lavoro: 610 mm (24") o 760 mm (30")
• Velocità nastro: regolabile
• Asciugatura tack della soldermask: 0,5 - 50,0 m/min
• Polimerizzazione soldermask: 0,2 - 2,0 m/min
• Polimerizzazione paste: 0,5 - 5,0 m/min
• Intervallo di temperatura: RT - 250 °C
• Collegamento elettrico: 400 V 3/N/PE 50 Hz
• Potenza di collegamento per modulo: 9,3 kW / 18,6 kW
• Potenza operativa per modulo: 4,6 kW / 9,3 kW
• Aria di alimentazione / scarico per modulo: 100 - 300 m³/h
• Lunghezza modulo: 1000 mm
• Larghezza modulo: 1000 mm
• Altezza modulo: 1200 mm
