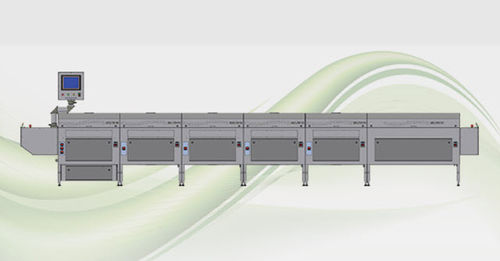

Sistema di polimerizzazione con UV

a infrarossicon riscaldamento a convezionecon trasportatore a nastro

Panoramica
Convogliatore per indurimento termico BELTROTHERM per processi produttivi come PCB, tastiere a membrana, quadranti e pannelli realizzati con fototecnica o serigrafia. Progettato per il pre-asciugatura e l'indurimento finale di inchiostri fotosensibili e soldermask (mono- o doppia faccia) su sistemi di trasporto a nastro piano o a V. Adatto anche per indurimento di inchiostri conduttivi al carbonio, argento e rame, sistemi bicomponente e rivestimenti termoindurenti.

Applicazioni

• Pre-asciugatura e indurimento finale di soldermask fotoimmaginabili
• Indurimento di paste al carbonio, argento, rame e paste dissipanti
• Indurimento di inchiostri bicomponente, resine e materiali isolanti
• Impiego nei settori stampa, elettronica, plastica, tessile, packaging, automotive e vetro

Tecnologia
L'indurimento si ottiene combinando radiazione IR a onda lunga con aria calda in ricircolo. Un sistema di trasporto a nastro piano (o a V) porta ogni substrato attraverso un profilo di temperatura selezionabile. È possibile l'indurimento su entrambe le facce. La combinazione IR+aria riduce nettamente i tempi di indurimento rispetto ai forni a batch (riduzioni tipiche fino a circa 1/6).

Tempi di processo tipici (esempi)

• Indurimento finale di soldermask: circa 8–10 minuti
• Pre-asciugatura di soldermask: circa 4–5 minuti
• Indurimento paste (carbonio, argento, rame): circa 1–3 minuti

Controllo
Controllo PLC con pannello touch-screen che gestisce e monitora tutte le funzioni. Fino a 10 programmi memorizzabili; funzione di stampa/esportazione per controllo processo e tracciabilità.

Vantaggi

• Cicli di indurimento brevi rispetto ai forni batch
• Indurimento termico uniforme e completo
• Opzione per integrazione UV
• Design modulare ed efficiente dal punto di vista energetico
• Possibilità di lavorazioni successive immediate
• Migliore durezza superficiale, lucentezza e resistenza chimica

Moduli disponibili

• Modulo di stabilizzazione
• Modulo di evaporazione / estrazione
• Modulo di riscaldamento
• Modulo di raffreddamento
• Vari moduli di ingresso / uscita
• Console mobile con PLC e touch-screen

Dati tecnici (sintesi)

• Larghezze di lavoro: 610 mm (24 in) o 760 mm (30 in)
• Velocità nastro: regolabile
• Intervallo velocità pre-asciugatura soldermask: 0,5 - 50,0 m/min
• Intervallo velocità indurimento soldermask: 0,2 - 2,0 m/min
• Intervallo velocità indurimento paste: 0,5 - 5,0 m/min
• Campo di temperatura: RT - 250 °C
• Connessione elettrica: 400 V 3/N/PE 50 Hz
• Potenza di collegamento per modulo: 9,3 kW / 18,6 kW
• Potenza operativa per modulo: 4,6 kW / 9,3 kW
• Aria di mandata / estrazione per modulo: 100 - 300 m³/h
• Dimensioni modulo (per modulo): lunghezza 1000 mm, larghezza 1000 mm, altezza 1200 mm
