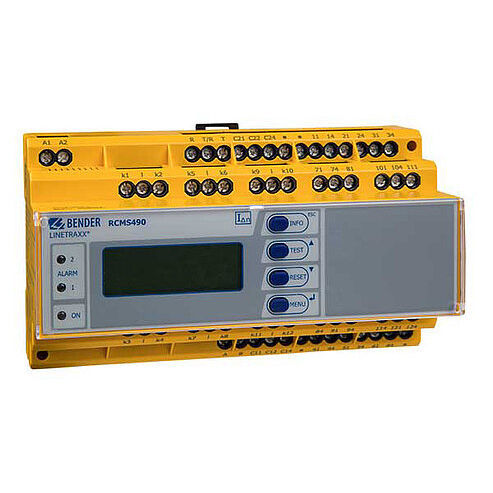

Sistema di monitoraggio della corrente residua LINETRAXX® RCMS490-D

in continuodigitalemultivia

In alternativa alla prova di isolamento mediante verifica periodica Le misure sensibili all'alternanza, alle pulsazioni o alla corrente alternata/discontinua possono essere eseguite a scelta selezionando il trasformatore di corrente di misura per ogni canale Versione del dispositivo RCMS490 con un contatto di allarme per canale Analisi delle armoniche, DC e THF Risposta in frequenza regolabile per la protezione antincendio e degli impianti Il sistema RCMS è costituito da uno o più monitor di corrente residua RCMS460-D/-L o RCMS490-D/-L, in grado di rilevare e valutare le correnti di guasto, residue e di esercizio nelle alimentazioni elettriche collegate a terra tramite i relativi trasformatori di corrente di misura. La tensione massima del sistema da monitorare dipende dalla tensione nominale di isolamento del trasformatore di corrente di misura utilizzato nel caso di sistemi a sbarre, oppure dai cavi o dai conduttori attraversati. I trasformatori di corrente di misura della serie CTBS25 o CTUB100 sono necessari per misurare correnti residue sensibili alla corrente alternata/discontinua (secondo IEC/TR 60755: tipo B). Richiedono un alimentatore da 24 V CC (ad es. serie STEP-PS). I trasformatori di corrente di misura delle serie CTAC... (chiusi), WR (rettangolari), WS (split-core) e WF... (flessibili) sono utilizzati per le correnti alternate e pulsanti (secondo IEC/TR 60755: Tipo A). Ai canali di misura del monitor è possibile collegare qualsiasi combinazione delle varie serie di trasformatori di corrente di misura. Ogni RCMS460-D/-L e RCMS490-D/-L dispone di 12 canali di misura. È possibile collegare fino a 90 monitor di corrente residua tramite un bus BMS (interfaccia RS-485 con protocollo BMS), monitorando così fino a 1080 canali di misura (sottocircuiti).
