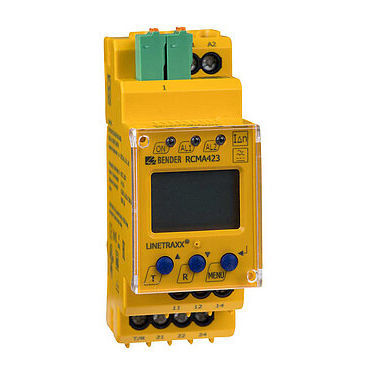

Modulo di monitoraggio della corrente residua LINETRAXX® RCMA423

per macchineper applicazioni medicheper l'industria del legno

Acquisizione del valore misurato sensibile alla corrente alternata/discontinua di tipo B Valori di risposta regolabili Per la protezione delle persone, la protezione antincendio e la protezione degli impianti Il monitor sensibile alle correnti residue AC/DC RCMA423 è progettato per il monitoraggio di sistemi di alimentazione con messa a terra (sistemi TN e TT) in cui possono verificarsi correnti di guasto continue o correnti residue continuamente superiori a zero. Si tratta in particolare di carichi contenenti raddrizzatori a sei impulsi o raddrizzatori unidirezionali con attenuazione, come convertitori, caricabatterie, apparecchiature da cantiere con azionamenti a controllo di frequenza. Anche le correnti nei singoli conduttori possono essere monitorate dall'RCMA423. Lo stadio di preallarme (50...100 % del valore di risposta impostato IΔn2) consente di distinguere tra preallarme e allarme. Poiché i valori sono misurati con trasformatori di corrente, il dispositivo è quasi indipendente dalla corrente di carico e dalla tensione nominale del sistema. Caratteristiche Monitor di corrente residua sensibile AC/DC di tipo B secondo IEC 62020 e IEC/TR 60755 misura del valore di r.m.s. (AC+DC) Due valori di risposta regolabili separatamente 30 mA...3 A Gamma di frequenza 0...2000 Hz Ritardo all'avvio, ritardo alla risposta e ritardo al rilascio Visualizzazione digitale del valore misurato tramite display LC Memoria del valore misurato per il valore operativo Monitoraggio del collegamento del TA LED: Accensione, Allarme 1, Allarme 2 Pulsante di test/reset interno/esterno Due relè di allarme separati (un contatto di commutazione ciascuno) Funzionamento N/O o N/C e comportamento della memoria di guasto selezionabili Autocontrollo continuo Display LCD multifunzionale Protezione con password per le impostazioni del dispositivo Coperchio trasparente sigillabile Terminale a filo (due terminali per connessione) Custodia a due moduli (36 mm)
