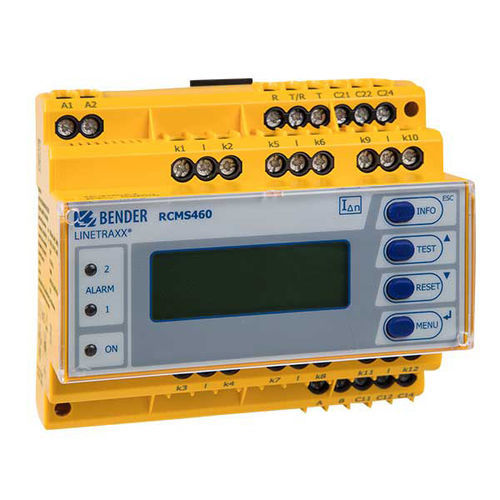

Sistema di monitoraggio della corrente residua LINETRAXX® RCMS460-D

di trasformatoriRS-485in continuo

Panoramica
Il LINETRAXX® RCMS460-D è un monitor di corrente residua progettato per rilevare e valutare correnti di guasto, residue e di funzionamento in alimentazioni messe a terra. Ogni unità offre 12 canali di misura compatibili con trasformatori di corrente chiusi, split-core o flessibili. Più dispositivi possono essere collegati via bus BMS (RS-485) per la supervisione di impianti estesi.

Caratteristiche principali

• Sensibilità selezionabile AC, DC pulsante o AC/DC (tipo A o B) tramite scelta del trasformatore per canale
• Misura in true r.m.s.
• 12 canali di misura per dispositivo (misura corrente residua o ingresso digitale)
• Sistema scalabile: fino a 90 dispositivi → fino a 1080 canali di misura via bus BMS
• Scansione parallela rapida; range di risposta e ritardi temporali regolabili
• Risposta in frequenza configurabile per protezione persone, incendio e impianto

Funzionalità aggiuntive

• Memoria storica con data/ora (300 record) e data logger (300 record per canale)
• Analisi armoniche, componente DC e THD
• Uscite di allarme: due relè con contatti di scambio (a seconda della versione); versione RCMS490: un contatto per canale
• Modalità NO/NC e memoria guasti selezionabile; ingresso per pulsante Test/Reset esterno
• Display grafico retroilluminato e LED di allarme; protezione con password
• Monitoraggio continuo della connessione CT; scambio dati via bus BMS (RS-485); conforme RoHS

Applicazioni

• Misura e valutazione di correnti residue, di guasto e operative nei range 0…2000 Hz o 42…2000 Hz a seconda del tipo di CT
• Monitoraggio di correnti a rischio incendio in atmosfere infiammabili
• Monitoraggio EMC dei sistemi TN-S per correnti vaganti e ponti N–PE
• Monitoraggio dei conduttori N per sovraccarichi dovuti ad armoniche e verifica di assenza di corrente su PE/collegamenti equipotenziali
• Monitoraggio di apparecchiature fisse per definire intervalli di prova (es. DGUV V3)
• Protezione persone e incendio tramite distacco rapido; monitoraggio ingressi digitali

Varianti (selezione)
RCMS460-D-1 | DC 16…94 V / AC 16…72 V, 42…460 Hz | B94053001
RCMS460-D4-1 | DC 16…94 V / AC 16…72 V, 42…460 Hz | B94053009
RCMS460-D-2 | DC 70…276 V / AC 70…276 V, 42…460 Hz | B94053002
RCMS460-D4-2 | DC 70…276 V / AC 70…276 V, 42…460 Hz | B94053010

Accessori opzionali (estratto)

• Alimentatori STEP-PS/1 AC/24 DC (diverse capacità per numero di CTUB100) | B94053110…B94053112
• Repeater RS-485 DI-1PSM | B95012044
• Gateway COM465IP e pacchetti funzione per integrazione (Modbus TCP, visualizzazione) | B95061065 / B75061xxx
• Condition Monitor CP907-I / CP915-I per integrazione TCP/IP | B95061031…B95061034

Trasformatori di misura (esempi)

• AC/pulsanti: CTAC20 ø20 B98110005, CTAC35 ø35 B98110007, WR70x175S B11738, WS20x30 B98080601
• AC/DC (Tipo B): CTUB102/CTBC20 ø20 B78120011, CTBS25 ø25 B98120060
• Flexibili WF: WF170-1 ø170 B78080201, WF1200-2 ø1200 B78080210

Download

• Manuale RCMS460/RCMS490 (PDF)
• Datasheet RCMS460/RCMS490 (PDF)
• Dichiarazioni CE / UKCA RCMS460-490 (PDF)
• Addendum cablaggio CTUB100 (Technical info)

Specifiche tecniche (sintesi)

• Canali di misura per dispositivo: 12
• Max dispositivi su BMS bus: fino a 90 → fino a 1080 canali
• Range di risposta: es. 10 mA…10 A (0…2000 Hz); 6 mA…20 A (42…2000 Hz); 100 mA…125 A (42…2000 Hz) per versioni D4
• Misura in true r.m.s.; analisi armoniche/DC/THD
• Memoria storica e data logger: 300 record / 300 record per canale
• Uscite allarme, display, risposta in frequenza e ritardi regolabili; protezione tramite password
• Monitoraggio continuo della connessione CT; comunicazione via BMS bus (RS-485)
