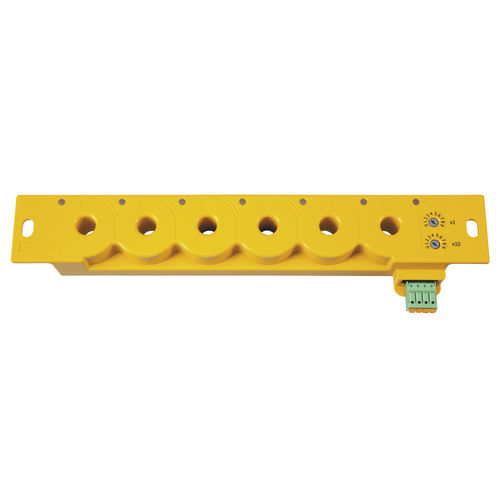

Sistema di monitoraggio della corrente residua LINETRAXX® RCMS150

di allarmeModbusRS-485

Panoramica
I monitor di corrente residua LINETRAXX® RCMS150 sono dispositivi sensibili AC/DC (tipo B) a 6 canali, progettati per misurare correnti di guasto AC e DC in alimentazioni messe a terra. Misurano correnti residue fino a IΔ = 500 mA nella gamma di frequenza DC…2 kHz e sono idonei per il monitoraggio di circuiti finali con corrente di carico fino a 32 A e tensione monitorata di 300 V. Ogni canale dispone di due soglie di intervento regolabili separatamente per distinguere preallarme e allarme. Valori misurati e stati di allarme possono essere trasferiti e i parametri configurati via RS-485.

Capacità principali

• Monitoraggio continuo della corrente residua come alternativa ai test periodici di isolamento
• Acquisizione multisensibile AC/DC (tipo B) con 6 canali (K1…K6)
• Valutazione di guasti in DC puro supportata
• Design compatto per spazi di installazione ridotti
• Interfaccia RS-485 con Modbus RTU o protocollo BMS per trasferimento e visualizzazione dati
• Configurazione e trasferimento di misure/allarmi tramite RS-485

Caratteristiche

• Campo di misura IΔ fino a 500 mA; frequenza DC…2 kHz
• Ogni canale: 2 vie di misura (1 × RMS, 1 × DC)
• Due soglie regolabili indipendenti per canale (preallarme + allarme)
• Autocontrollo continuo e trasformatori di misura completamente schermati per ridurre interferenze magnetiche
• Montaggio su guida DIN o avvitamento su quadri standard
• Compatibile con gateway Bender (es. COM465IP, CP9…)

Interfacce e varianti

• RCMS150: RS-485 con protocollo BMS. Gamma indirizzi 2…90 (dispositivo). Fino a 89 dispositivi su un bus.
• RCMS150-01: RS-485 con Modbus RTU. Indirizzi 1…99 tramite potenziometri sul dispositivo; 1…247 via bus. Fino a 247 dispositivi su un bus.

Applicazioni

• Misura e monitoraggio continuo di correnti di guasto AC e DC fino a IΔ = 500 mA (DC 0…2 kHz)
• Monitoraggio di circuiti finali fino a 300 V e 32 A
• Integrazione in sistemi di monitoraggio di impianto o edificio; adatto a spazi ridotti
• Funzionamento consentito fino a 2000 m sul livello del mare

Varianti
RCMS150 | DC 24 V | BMS | B94053025
RCMS150-01 | DC 24 V | Modbus RTU | B94053026
RCMS150-W-01 | DC 24 V | Modbus RTU | B94053026W

Accessori opzionali
Clip di montaggio per guida DIN — B91080110
Condition Monitor con gateway integrato (varianti COM465IP / CP907-I) — B95061065 / B95061031 / B95061032
Ripetitore RS-485 DI-1DL — B95012047
Sistemi di monitoraggio correnti residue* (varianti RCMS460/RCMS490) — B94053001 / B94053002 / B94053005 / B94053006
*In questo caso non è necessario un condition monitor/gateway; idoneo solo per visualizzazione misure e allarmi, non per parametrizzazione.

Specifiche tecniche

• Tipo: monitor di corrente residua AC/DC (tipo B), serie LINETRAXX® RCMS150
• Canali: 6 (K1…K6), 2 vie di misura per canale (1 × RMS, 1 × DC)
• Campo di misura IΔ: fino a 500 mA; gamma di frequenza DC…2 kHz
• Tensione circuito monitorato: 300 V; corrente massima per circuito monitorato: 32 A
• Alimentazione: DC 24 V
• Interfacce: RS-485 (BMS o Modbus RTU a seconda della variante)
• Impostazioni: 2 soglie di intervento per canale
• Indirizzamento: RCMS150 2…90 (fino a 89 dispositivi); RCMS150-01 1…99 locale / 1…247 bus (fino a 247 dispositivi)
• Montaggio: guida DIN o avvitamento
• Autocontrollo continuo e trasformatori di misura schermati
• Quota operativa: fino a 2000 m
