Sistema di monitoraggio della corrente residua LINETRAXX® RCMS490-D

in continuodigitalemultivia

Descrizione del prodotto

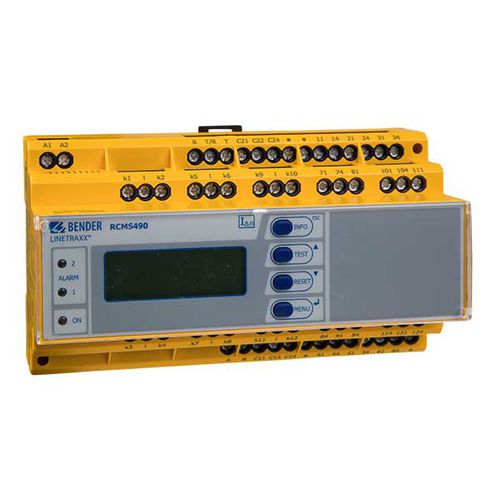

Il LINETRAXX® RCMS490‑D è un monitor multicanale per correnti residue progettato per rilevare e valutare correnti di guasto, residue e di esercizio in impianti con conduttori collegati a terra. Ogni dispositivo offre 12 canali di misura; più dispositivi possono essere connessi in rete tramite BMS (RS‑485) per la supervisione di impianti estesi. La sensibilità di misura (AC, pulsata o AC/DC) dipende dal trasformatore di misura (CT) selezionato per ciascun canale.

Punti chiave / panoramica

• 12 canali di misura per dispositivo per misura del corrente residua o ingresso digitale.
• Versione RCMS490: un contatto di allarme per canale; altre varianti con relè di allarme globali.
• Misura selezionabile per canale: AC, DC pulsata o sensibile AC/DC scegliendo il CT appropriato.
• Misura True RMS, analisi armoniche e componente DC, risposta in frequenza regolabile per protezione persone, incendio e impianto.

Dettagli
La famiglia RCMS (RCMS460‑D/-L, RCMS490‑D/-L) supporta CT chiusi, apribili, rettangolari e flessibili (es. CTUB100, CTBS25, CTAC…, WR…, WS…, WF…). Le serie CTUB100/CTBS25 sono richieste per misure AC/DC sensibili (Tipo B) e possono richiedere un'alimentazione 24 V DC. Qualsiasi combinazione di tipi di CT può essere collegata ai canali di misura. Fino a 90 monitor possono essere collegati su un bus BMS, permettendo il monitoraggio fino a 1080 canali di misura.

Funzionalità

• Tipo di misura selezionabile per canale (AC / DC pulsata / AC‑DC sensibile).
• Misura True RMS e analisi armoniche, componente DC e THD.
• Scansione parallela rapida di tutti i canali; funzione preset e ritardi temporali regolabili.
• Intervalli di risposta: es. 10 mA…10 A (0…2000 Hz); 6 mA…20 A (42…2000 Hz); 100 mA…125 A (42…2000 Hz) per varianti D4.
• Memoria storico con data/ora (300 record) e data logger (300 record per canale).
• Uscite di allarme: versioni con due relè globali (un invertitore ciascuno) o RCMS490 con un contatto per canale; funzionamento N/O o N/C selezionabile; ingresso per pulsante test/reset esterno.
• Display grafico retroilluminato (stile 7 segmenti), LED di allarme, monitoraggio continuo della connessione CT e protezione con password.

Applicazioni

• Monitoraggio di correnti residue, di guasto e di esercizio su quadri, armadi e apparecchiature fisse in ampie bande di frequenza (0…2000 Hz o 42…2000 Hz a seconda del tipo di CT).
• Rilevamento di correnti a rischio incendio e sgancio rapido per protezione antincendio.
• Monitoraggio EMC di sistemi TN‑S per correnti vagabonde e ponti N‑PE aggiuntivi.
• Monitoraggio del conduttore N per sovraccarichi dovuti ad armoniche e dei conduttori PE/equipotenziali per garantire assenza di corrente.
• Supporto per definire intervalli di prova pratici (es. DGUV V3) tramite dati storici.

Varianti (sintesi)

• RCMS490‑D‑1: Alimentazione DC 16…94 V / AC 16…72 V, 42…460 Hz — es. B94053005.
• RCMS490‑D4‑1: DC 16…94 V / AC 16…72 V, 42…460 Hz (range D4) — B94053011.
• RCMS490‑D‑2: DC 70…276 V / AC 70…276 V, 42…460 Hz — B94053006.
• RCMS490‑D4‑2: DC 70…276 V / AC 70…276 V, 42…460 Hz (D4) — B94053012.

Famiglie di trasformatori di misura pertinenti (esempi)

• CTUB100 / CTBS25 — CT chiusi per misure AC/DC sensibili (Tipo B), 0…2000 Hz.
• CTAC…, WR…, WS…, WF… — CT chiusi, rettangolari, apribili e flessibili per correnti alternate/pulsanti (Tipo A), 42…2000 Hz.
• Serie WF… flessibili abbinate al convertitore di segnale RCC420 per installazioni flessibili.

Accessori e componenti di sistema (esempi)

• Alimentatori 24 V DC per CTUB100 (es. STEP‑PS).
• Gateways, ripetitori e condition monitor per integrazione BMS/Ethernet (COM465IP, CP907‑I, CP915‑I).
• Indicatori di allarme, moduli test/reset, cavi di collegamento CT e vari formati/ingombri di CT.

Specifiche tecniche (selezione)

• Modello: LINETRAXX® RCMS490‑D.
• Canali di misura per dispositivo: 12.
• Max monitor collegabili per bus BMS: fino a 90 → fino a 1080 canali.
• Intervalli di risposta: es. 10 mA…10 A (0…2000 Hz); 6 mA…20 A (42…2000 Hz); 100 mA…125 A (42…2000 Hz) per varianti D4.
• Misura: True RMS; analisi armoniche e componente DC/THD.
• Memoria storico: 300 record; data logger: 300 record per canale.
• Comunicazione: bus BMS (RS‑485) con protocollo BMS; integrazione tramite gateways/condition monitor.
• Funzioni di protezione: risposta in frequenza regolabile per protezione persone/incendio/impianto, preset e ritardi regolabili, protezione con password, monitoraggio continuo connessione CT.
