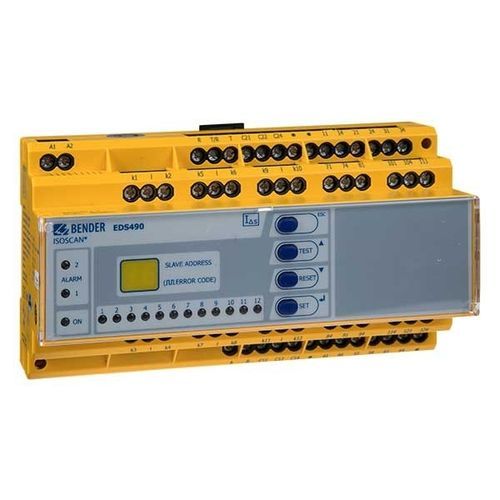

Sistema di monitoraggio della corrente residua LINETRAXX® RCMS490-L

di trasformatoriin continuodigitale

Panoramica
Il LINETRAXX® RCMS490-L è un monitor multicanale di corrente residua per il rilevamento e la valutazione di correnti di guasto, residue e operative in reti messe a terra. Ogni unità fornisce 12 canali di misura; la versione RCMS490 offre un contatto di allarme per canale. Il sistema è espandibile tramite bus BMS (RS-485) per monitorare numerosi sottocircuiti.

Funzionalità principali

• Selezione della sensibilità di misura per canale: AC (Tipo A), corrente pulsata o sensibilità AC/DC (Tipo B) in funzione del trasformatore di misura
• Alternativa al test di isolamento durante le verifiche periodiche
• Contatto di allarme per canale (RCMS490) o relè di allarme a livello di dispositivo
• Analisi di armoniche, componenti DC e THD
• Risposta in frequenza regolabile per protezione antincendio e protezione degli impianti

Sistema e trasformatori di misura
I trasformatori di corrente rilevanti includono CTBS25 o CTUB100 (sensibili AC/DC, Tipo B, richiedono alimentazione 24 V DC) e CTAC (chiusi), WR (rettangolari), WS (aperti) e WF (flessibili) per correnti AC e pulsate (Tipo A). Le serie di trasformatori possono essere combinate sui canali di misura. Fino a 90 dispositivi RCMS possono essere collegati via bus BMS (RS-485 con protocollo BMS), consentendo il monitoraggio fino a 1.080 canali.

Caratteristiche

• Misura True r.m.s.
• 12 canali di misura per dispositivo (misura della corrente residua o ingresso digitale)
• Scansione parallela rapida di tutti i canali
• Esempi di intervalli di risposta: 10 mA…10 A (0…2000 Hz); 6 mA…20 A (42…2000 Hz); 100 mA…125 A (42…2000 Hz) secondo le varianti
• Funzione preset e ritardi temporali regolabili
• Memoria storica con data/ora (300 record) e data logger (300 record per canale)
• Monitoraggio continuo del collegamento CT; protezione tramite password
• Display grafico retroilluminato e LED di allarme

Applicazioni

• Misura e valutazione di correnti residue, di guasto e operative su ampie bande di frequenza (0…2000 Hz o 42…2000 Hz a seconda del CT)
• Rilevamento di correnti con rischio d'incendio e disconnessione rapida per protezione antincendio
• Monitoraggio EMC in sistemi TN-S per correnti vaganti e ponti N-PE aggiuntivi
• Monitoraggio dei conduttori N per sovraccarichi dovuti ad armoniche
• Verifica dei conduttori PE e delle masse per assicurare assenza di corrente
• Monitoraggio di apparecchiature elettriche fisse per determinare intervalli di prova pratici (es. DGUV V3)
• Monitoraggio degli ingressi digitali

Varianti
Type | Supply voltage U_S | Art. No.
RCMS490-L-1 | DC 16…94 V / AC 16…72 V, 42…460 Hz | B94053007
RCMS490-L-2 | DC 70…276 V / AC 70…276 V, 42…460 Hz | B94053008

Accessori opzionali (selezione)
Alimentatori
STEP-PS/1 AC/24 DC/0.5 (per fino a 4 CTUB100) | B94053110
STEP-PS/1 AC/24 DC/1.75 (per fino a 14 CTUB100) | B94053111
STEP-PS/1 AC/24 DC/4.2 (per fino a 34 CTUB100) | B94053112
DI-1PSM (ripetitore RS-485) | B95012044

Ripetitori e convertitori di interfaccia (esempi)
COM465IP | Condition Monitor con gateway integrato (Bender/Ethernet) | B95061065
CP907-I / CP915-I | Condition Monitor per collegamento dispositivi BMS a reti TCP/IP | B95061031 / B95061032 / B95061033 / B95061034

Trasformatori di corrente (selezione)
Esempi sensibili a correnti pulsate: CTAC20 (ø20) B98110005; CTAC35 (ø35) B98110007; WR70x175S (70x175) B11738; WS20x30 (aperto) B98080601.
Esempi sensibili AC/DC: CTUB102-CTBC20 (ø20) B78120011; CTBS25 (ø25) B98120060.

Documentazione
Datasheet, manuali, dichiarazioni CE/UKCA e addenda tecnici sono disponibili per la famiglia RCMS460/RCMS490.

Specifiche tecniche

• Famiglia di prodotto: LINETRAXX® RCMS (variante RCMS490-L)
• Canali di misura per dispositivo: 12
• Espandibile via bus BMS (RS-485) fino a 90 dispositivi / 1.080 canali
• Tipi di misura: AC, corrente pulsata, AC/DC sensibile (dipende dalla serie CT)
• Range di frequenza: 0…2000 Hz e 42…2000 Hz (a seconda del CT)
• Esempi di intervalli di risposta: 10 mA…10 A; 6 mA…20 A; 100 mA…125 A
• Allarmi: contatto per canale (RCMS490) o relè di allarme per dispositivo
• Memoria storica e data logger: 300 record
• Interfacce: bus BMS (RS-485); gateway disponibili per Ethernet/Modbus/SNMP
• Interfaccia utente: display grafico retroilluminato e LED di allarme
• Sicurezza/Configurazione: risposta in frequenza e ritardi regolabili; protezione password; monitoraggio continuo del collegamento CT
• Conformità: documentazione CE/UKCA disponibile
