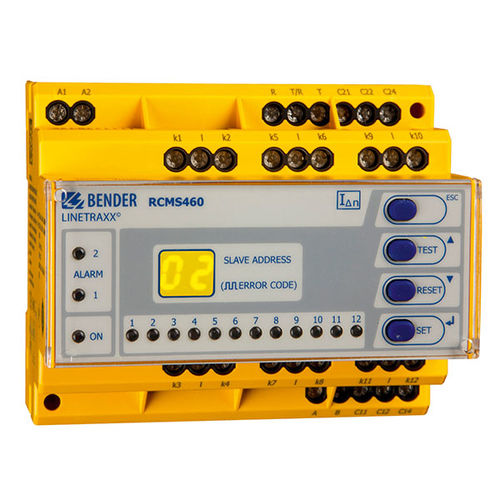

Sistema di monitoraggio della corrente residua LINETRAXX® RCMS460-L

in continuodigitalemultivia

Panoramica
Il LINETRAXX® RCMS460-L è un monitor di corrente residua per la rilevazione e valutazione di correnti di guasto, residui e di servizio in alimentazioni a terra tramite trasformatori di corrente di misura associati. Ogni dispositivo offre 12 canali di misura e può essere connesso in rete tramite bus BMS (RS-485) fino a 90 dispositivi, permettendo il monitoraggio fino a 1080 canali. Per misure AC/DC sensibili (Tipo B) sono necessari trasformatori chiusi CTUB100 o CTBS25; per correnti alternate e pulsanti si utilizzano le serie CTAC, WR, WS e WF. La tensione massima monitorata dipende dalla tensione di isolamento nominale dei trasformatori selezionati. La risposta in frequenza e le gamme di intervento sono configurabili per protezione persone, incendio o impianti; le correnti possono essere analizzate per armoniche, componente DC e THD.

Caratteristiche principali

• Tipo di misura selezionabile per canale tramite scelta del trasformatore di misura (AC / DC pulsato / AC‑DC sensibile)
• Misura del valore efficace reale (True r.m.s.)
• 12 canali di misura per dispositivo (misura residua o ingresso digitale)
• Scalabilità di sistema: fino a 90 dispositivi → fino a 1080 canali via bus BMS (RS-485)
• Scansione parallela rapida di tutti i canali
• Esempi di intervalli di risposta: 10 mA…10 A (0…2000 Hz); 6 mA…20 A (42…2000 Hz); 100 mA…125 A (42…2000 Hz) per RCMS…-D4
• Funzione preset e ritardi temporali regolabili
• Risposta in frequenza regolabile per protezione persone, incendio e impianti

Funzioni aggiuntive e caratteristiche hardware

• Memoria storico con data/ora per 300 record
• Data logger: 300 record per canale
• Analisi di armoniche, componente DC e THD
• Due relè di allarme con contatti cambianti (dipende dalla versione; RCMS490: un contatto di allarme per canale)
• Funzionamento N/O o N/C e memoria guasti selezionabili
• Collegamento per pulsante esterno di test/reset
• Display grafico retroilluminato e LED di segnalazione
• Scambio dati via bus BMS (RS-485 con protocollo BMS)
• Protezione tramite password per impostazioni dispositivo
• Monitoraggio continuo del collegamento dei CT
• Conformità RoHS

Applicazioni

• Misura e valutazione di correnti residue, di guasto e nominali nelle bande di frequenza: 0…2000 Hz (con CTUB100 o CTBS25) e 42…2000 Hz (con CTAC, WR, WS, WF)
• Monitoraggio di correnti considerate pericolose per incendi in ambienti infiammabili
• Monitoraggio EMC dei sistemi TN‑S per correnti vaganti e ponti aggiuntivi N‑PE
• Controllo dei conduttori N per sovraccarichi dovuti ad armoniche
• Verifica che i conduttori PE e le connessioni equipotenziali siano privi di corrente
• Monitoraggio residuo di impianti fissi per definire intervalli di prova conformi (es. DGUV V3)
• Protezione persone e incendio mediante rapida disconnessione
• Monitoraggio degli ingressi digitali

Varianti
RCMS460-L-1 | DC 16…94 V / AC 16…72 V, 42…460 Hz | B94053003
RCMS460-L-2 | DC 70…276 V / AC 70…276 V, 42…460 Hz | B94053004

Accessori opzionali (estratto)

• Alimentatori: STEP-PS/1 AC/24 DC/0.5 — B94053110; STEP-PS/1 AC/24 DC/1.75 — B94053111; STEP-PS/1 AC/24 DC/4.2 — B94053112
• Ripetitore RS-485: DI-1PSM — B95012044
• Condition monitor / gateway: COM465IP — B95061065; CP907-I / CP915-I — B95061031/32/33/34
• Trasformatori di misura (esempi): CTAC20/35/60; CTBS25; CTUB102…; serie flessibile WF (WF170, WF250, WF500, WF800, WF1200)

Note
Per misure AC/DC sensibili (Tipo B) sono richieste le serie CTBS25 o CTUB100. Le serie WF flessibili includono il convertitore di segnale RCC420. Alcuni alimentatori potrebbero essere incompatibili con specifiche varianti di CT; consultare la documentazione tecnica.
