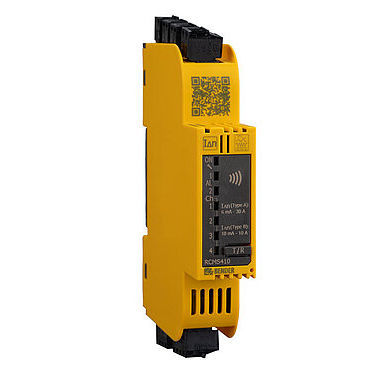

Sistema di monitoraggio della corrente residua LINETRAXX® SmartDetect RCMS410

di trasformatoricompattoin continuo

Panoramica

• 4 canali in un unico involucro compatto
• Misura per canale sensibile ad AC, DC pulsato o AC/DC
• Analisi armonica fino alla 400ª armonica
• Risposta in frequenza configurabile
• Comunicazione tramite varie interfacce

Riassunto prodotto
Il LINETRAXX® SmartDetect RCMS410 / RCMS425-L / RCMS425-D è un monitor di corrente residua (RCM) per sistemi di alimentazione con messa a terra, sensibile a corrente alternata, corrente continua pulsata e corrente continua stabile. Misura correnti residue da 2 mA a 70 A (a seconda dei TA e della configurazione) su un intervallo di frequenza DC, 15 Hz … 20 kHz. Ai morsetti di ingresso per la corrente residua devono essere collegati trasformatori di corrente di misura appropriati (es. serie CTUB100, CTAC). I valori di preallarme e allarme principale sono configurabili per ciascun canale; la valutazione può essere in RMS (AC/DC) o in componenti AC e DC separate. La segnalazione di allarme avviene tramite LED (RCMS410, RCMS425-L) o display TFT (RCMS425-D); sono disponibili uscite digitali e comunicazione Modbus RTU. Gli apparecchi includono I/O digitali e un'uscita analogica. I parametri sono impostabili via Modbus RTU o NFC con l'app Bender Connect. Funzioni aggiuntive possono essere attivate tramite moduli software.

Caratteristiche principali

• Quattro canali per misura sensibile AC, DC pulsato o AC/DC
• Risposta in frequenza configurabile
• Analisi armonica (FFT) fino alla 400ª armonica
• Espansione o modifica delle funzioni tramite moduli
• Semplice configurazione via NFC (Bender Connect App)
• Impostazioni di fabbrica personalizzabili

Misura della corrente residua

• Dispositivo di monitoraggio della corrente residua conforme a DIN EN 62020-1 (IEC 62020-1)
• Quattro canali per misura della corrente residua (ogni canale può essere configurato alternativamente come ingresso digitale)
• Caratteristiche selezionabili: Tipo A, Tipo F, Tipo B e Tipo B+ (a seconda della configurazione/modulo)
• Misura RMS AC/DC e componenti AC e DC separate
• Intervallo di frequenza: DC, 15 Hz … 20 kHz
• Analisi armonica fino alla 400ª armonica; calcolo THD

Monitoraggio dei valori di intervento

• Allarme principale con valore di intervento residuo IΔn regolabile
• Preallarme: 10…100 % di IΔn
• Valutazione separata di AC/DC (RMS) o delle componenti AC e DC
• Range dei valori di intervento:
  - Tipo A: 6 mA…30 A
  - Tipo F: 6 mA…30 A (15 Hz…20 kHz)
  - Tipo B/Tipo B+: 10 mA…10 A (solo con modulo funzione B)
• Modalità di misura per canale: sovracorrente (standard), sotto-corrente o modalità finestra
• Ritardi temporali regolabili (ritardo di intervento e ritardo di rilascio)
• Comportamento della memoria guasti selezionabile per canale; funzioni preset e reload; ritardo di avvio e stato iniziale configurabili
• Monitoraggio continuo della connessione dei trasformatori di corrente

Display e funzionamento

• Interfaccia NFC per impostazione parametri con l'app Bender Connect
• RCMS410 e RCMS425-L: LED bargraph, LED stato dispositivo, LED preallarme e allarme principale, LED di allarme per canale
• RCMS425-D: display TFT, LED stato, LED allarme, menu in testo completo, navigazione a 4 tasti
• Pulsante combinato test/reset integrato e connessione per pulsanti esterni
• Coperchio trasparente sigillabile opzionale

Interfacce

• Un ingresso digitale, un ingresso/uscita digitale e un'uscita multifunzione digitale/analogica
• RS-485 con Modbus (Modbus RTU)
• Interfaccia NFC per impostazione parametri (sotto tensione o a riposo)

Alimentazione

• Alimentazione 24 V DC (RCMS410)
• AC/DC 100…240 V e 24 V DC (RCMS425-L e RCMS425-D)

Applicazioni

• Misura e analisi di correnti residue, correnti di guasto e correnti nominali di carichi e impianti
• Monitoraggio di impianti fissi come alternativa a verifiche periodiche
• Individuazione di peggioramenti graduali dell'isolamento per manutenzione preventiva
• Monitoraggio di correnti a rischio incendio in ambienti esposti
• Monitoraggio EMC di sistemi TN‑S per correnti parassite e ponti N‑PE aggiuntivi
• Controllo dei conduttori PE e di equipotenzialità per assenza di corrente
• Monitoraggio dei conduttori N per sovraccarichi dovuti ad armoniche

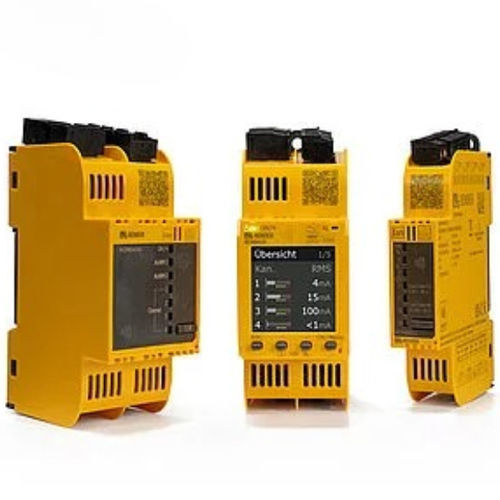

Varianti (tipo | display | I/O; relè | alimentazione | ingombro)
RCMS410 | LED bargraph | M+, Q, I | DC 24 V | 1 DU
RCMS425-L | LED bargraph | M+, Q, I; K1, K2 | DC 24 V; AC/DC 100...240 V | 2 DU
RCMS425-D | TFT display | M+, Q, I; K1, K2 | DC 24 V; AC/DC 100...240 V | 2 DU

Moduli funzionali (licenza software)

• A: Analisi armonica (FFT)
• B: Misura sensibile AC/DC e valutazione valori (necessario per TA Tipo B/B+)
• C: Connessione di trasformatori esterni Tipo A

Accessori opzionali (selezione)

• Alimentatori STEP-PS in diverse classi di potenza
• Serie di trasformatori di misura: CTUB100, CTBS25, CTAC, serie WR/WS, ecc.

Specifiche tecniche

• Famiglia prodotto: LINETRAXX® SmartDetect RCMS
• Canali: 4 canali indipendenti
• Sensibilità / intervallo di misura: 2 mA … 70 A (a seconda di TA e configurazione)
• Risposta in frequenza: DC, 15 Hz … 20 kHz (configurabile)
• Analisi armonica: fino alla 400ª armonica (FFT); calcolo THD
• Modalità di misura: AC, DC pulsato, misura sensibile AC/DC (per canale)
• Caratteristiche selezionabili: Tipo A, Tipo F, Tipo B, Tipo B+
• Interfacce: RS-485 (Modbus RTU), NFC per parametri, ingressi/uscite digitali, uscita analogica
• Alimentazione: RCMS410 = 24 V DC; RCMS425-L / RCMS425-D = 24 V DC o AC/DC 100…240 V
• Display: RCMS410/RCMS425-L = LED bargraph; RCMS425-D = TFT con pulsanti di navigazione
• Larghezza alloggiamento: RCMS410 = 1 DU; RCMS425-L / RCMS425-D = 2 DU
• Moduli disponibili: A (FFT), B (AC/DC sensibile), C (connessione TA esterni)
• Monitoraggio continuo della connessione TA e comportamento allarme/ritardo configurabile
