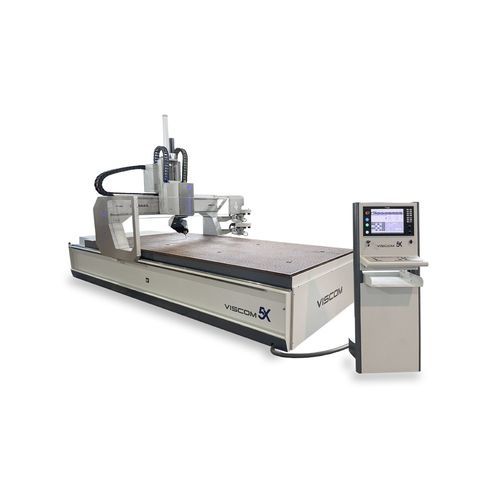

Fresatrice CNC 5 assi VISCOM 5X

verticaleper alluminioper legno

Descrizione
La VISCOM 5X è una fresatrice CNC interpolata a 5 assi progettata per le lavorazioni più impegnative di materiali non ferrosi. Offre area di lavoro configurabile, gestione multi-strumento e supervisione remota per la produzione di geometrie e finiture complesse in diversi settori.

Applicazioni

• Arti grafiche: insegne luminose, pannelli pubblicitari, elementi per stand, incisioni.
• Industria: elettrodomestici, lavorazione di compositi, plastiche, legno e alluminio.
• Costruzione & architettura: Corian, profili in alluminio, PVC, Alucobond e Solid Surface per facciate.
• Decorazione & interior design: taglio di pareti divisorie, tappeti, oggetti pubblicitari e regali.
• Navale: arredamento navale, pontili e parti tecniche.
• Aeronautica: componenti in composito e parti in alluminio.
• Ferroviario: profili in alluminio e rifiniture per interni di carrozze.
• Automotive: produzione di stampi e parti per autoveicoli.

Materiali

• Plastiche tecniche: PVC, polistirene, nylon, PETG e derivati.
• Acrilico e metacrilato: taglio e incisione con finitura ottica.
• Legno e pannelli derivati: MDF, compensato, legno massello.
• Alluminio e leghe leggere: profili, lamierati e parti lavorate.
• Compositi e laminati: fibra di vetro, carbonio, Alucobond, Corian, Solid Surface.
• Schiume tecniche e resine: modellazione, colate e prototipi.

Caratteristiche e vantaggi principali
L'interpolazione a 5 assi riduce i fissaggi necessari, consentendo di lavorare geometrie complesse in un'unica operazione, migliorando precisione e tempi di ciclo. La struttura e il ponte sono realizzati in acciaio elettrosaldato e stabilizzato termicamente per operazioni continue. La trasmissione X/Y utilizza cremagliere e pignoni elicoidali rettificati con riduttori planetari di precisione. La macchina supporta controllo remoto e streaming per supervisione e registrazione dei processi.

Caratteristiche della macchina
L'asse Z integra un mandrino ad alta capacità con madrevite precaricata e ricircolo di sfere interno per precisione e funzionamento silenzioso; la compensazione pneumatica estende la vita utile. Area di lavoro configurabile: X 1.550–10.000 mm, Y 1.000–3.000 mm, Z ≥ 500 mm, assi C e A con rotazione infinita. Calibrazione cinematica di precisione e lubrificazione centralizzata automatica per manutenzione ridotta.

Opzioni

• Gruppo multitranciatura con varie teste di foratura selezionabili.
• Piani retrattili per tavolo.
• Climatizzazione quadro elettrico.
• Due aree di lavoro indipendenti.
• Prese pneumatiche.
• Raffreddamento utensile aria/liquido (VIP4tools).
• Raffreddamento utensile ad aria fredda (VORTEX).
• Tavolo in alluminio microforato.
• Cambio lineare di 10 utensili sul banco, espandibile fino a 26 posizioni.

10 motivi per scegliere la VISCOM 5X

• Area X configurabile fino a 10.000 mm per pezzi di grande formato.
• 5 assi interpolati per lavorare geometrie complesse in un unico montaggio.
• Velocità massima 20.000 rpm con testa 11 kW per sgrossatura e finitura.
• Change automatico utensili: doppia torretta 16 posizioni espandibile a 26.
• Serraggio intelligente: 8 zone di vuoto indipendenti configurabili da programma.
• Monitoraggio remoto e registrazione/streaming dei processi.
• Lubrificazione centralizzata automatica per manutenzione ridotta.
• Struttura elettrosaldata stabilizzata termicamente per alta rigidezza.
• Totale personalizzazione: dimensioni, utensili, raffreddamento e opzioni.
• Calibrazione cinematica e trasmissione elicoidale con riduttori planetari.

Specifiche tecniche

• Assi: 5
• Struttura: Ponte mobile
• Area di lavoro (configurabile): X 1.550–10.000 mm; Y 1.000–3.000 mm; Z ≥ 500 mm (passaggio ponte 500 mm); C/A: infinito
• Testa di fresatura: 11 kW HSK-F63 (raffreddamento liquido)
• Velocità nominale: 12.000 rpm
• Velocità massima: 20.000 rpm
• Pompa del vuoto: 290 m³/h o 1.000 m³/h Super Turbine
• Cambio utensili: Doppia torretta 16 posizioni (espandibile)
• Palpatori utensili: Sì
• Sistema di bloccaggio: Tavola a vuoto con 8 zone automatiche e indipendenti
• Pannello di controllo: Mobile
• Raffreddamento: Liquido
• Tavolo di lavoro: Resina fenolica con inserti metallici
• Velocità di posizionamento: X/Y 55 m/min; Z 33 m/min; C/A 75º/sec
• Lubrificazione: Pompa di lubrificazione centralizzata automatica
• Trasmissione: X,Y cremagliere e pignoni; Z mandrino e madrevite precaricata con ricircolo di sfere interno
