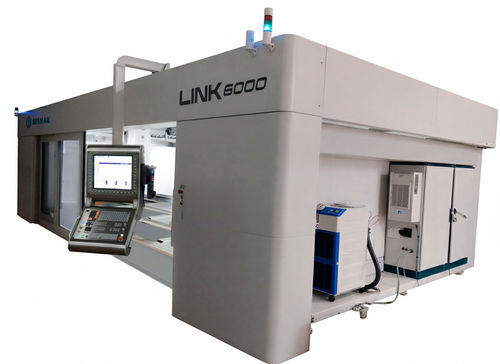

Centro di lavoro 5 assi LINK 6.000

universaleper alluminioper compositi

Descrizione
Il modello LINK 6.000 è un centro di lavoro chiuso a 5 assi di grandi dimensioni. La sua struttura compatta, l'elevata potenza e la versatilità permettono la fresatura ad alta velocità di materiali non ferrosi (plastiche tecniche, plastiche termoformate e derivati). Grazie alla robusta struttura a ponte mobile garantisce alte velocità di avanzamento, precisione e qualità della finitura. La struttura chiusa isola completamente le parti in movimento per aumentare la sicurezza dell'operatore e ridurre gli impatti ambientali (rumore, fumi, ecc.).

Applicazioni

• Fresatura di stampi e modelli in alluminio e materiali compositi
• Machining di resine
• Taglio e rifinitura di componenti strutturali
• Lavorazione di fibra di carbonio e leghe leggere
• Plastiche tecniche

Caratteristiche principali e descrizione
La macchina offre due zone di lavoro separate da una partizione centrale mobile; può operare con una zona singola o con entrambe contemporaneamente. Area di lavoro utile fino a 6.000 mm (X) x 1.900 mm (Y) x 1.000 mm (Z). Gli assi rotativi C e A hanno escursioni di ±200° e ±120° rispettivamente, con trasmissione Harmonic Drive. Alte velocità di spostamento: fino a 50 m/min su X e Y, 20 m/min su Z e fino a 9.000°/min su C e A. Mandrino: motore 15 kW raffreddato a liquido, 12.000 rpm nominali, 24.000 rpm massimi (HSK / E40). Controllo tramite CNC Siemens Sinumerik One. Tre magazzini lineari integrati nel ponte dell'asse Y (8 posizioni ciascuno, 24 posizioni totali) per rapidi cambi utensile automatici. Taratore utensile incluso. Bloccaggio pezzo: tavola per serraggio meccanico (opzioni disponibili).

Caratteristiche tecniche (tabella)
Assi: 5
Struttura: Chiusa
Area di lavoro: 6.000 x 1.900 x 1.000 mm (X,Y,Z)
Testa di fresatura: 15 kW
Velocità nominale: 12.000 rpm
Velocità massima: 24.000 rpm
Pompa vuoto: ❌
Cambio utensili: magazzini lineari, 8 posizioni ciascuno (3 magazzini = 24 posizioni)
Taratore utensile: Sì
Sistema di bloccaggio: tavola per serraggio meccanico
* Valori consigliati; configurabili

Caratteristiche / specifiche tecniche

• Modello: LINK 6.000
• Assi: 5
• Struttura: Chiusa
• Area utile di lavoro (X x Y x Z): 6.000 x 1.900 x 1.000 mm
• Assi rotativi: C ±200°, A ±120° (Harmonic Drive)
• Velocità di spostamento lineare: fino a 50 m/min (X,Y), 20 m/min (Z)
• Velocità assi rotativi: fino a 9.000°/min (C e A)
• Mandrino: 15 kW, raffreddamento liquido
• Velocità nominale mandrino: 12.000 rpm
• Velocità massima mandrino: 24.000 rpm (HSK / E40)
• Controllo: Siemens Sinumerik One CNC
• Magazzini utensili: tre magazzini lineari sul ponte Y, 8 posizioni ciascuno (24 totali)
• Cambio utensile: magazzini lineari 8 posizioni
• Taratore utensile: Sì
• Bloccaggio pezzo: tavola per serraggio meccanico (opzioni disponibili)
• Applicazioni tipiche: aerospaziale, automotive, stampi e matrici, lavorazioni 3D di grandi formati
