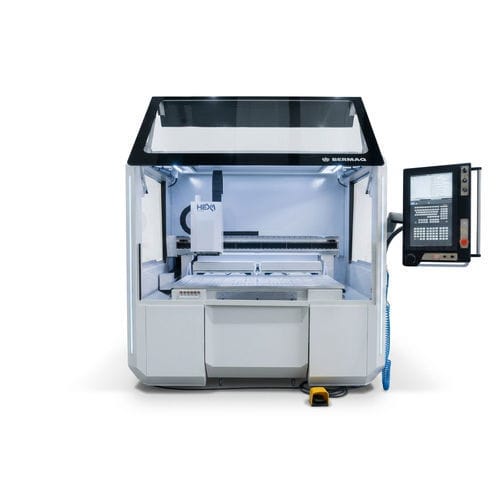

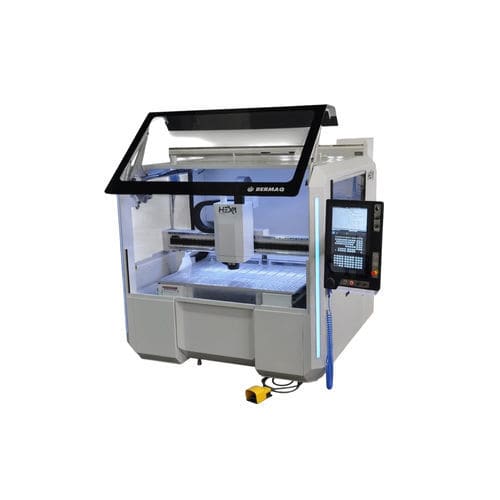

Fresatrice CNC 3 assi HEXA

universaleper alluminioper legno

Descrizione
La HEXA è una fresatrice CNC ad alta velocità dotata di motori lineari Direct Drive sugli assi X e Y, progettata per la lavorazione, il taglio, l'incisione, la fresatura e la lucidatura di diversi materiali in ambienti industriali esigenti. La struttura antivibrazioni (banco in acciaio con calcestruzzo polimerico) garantisce stabilità termica e meccanica alle alte velocità di lavoro. La macchina è destinata ad applicazioni che richiedono precisione, ripetibilità e produttività.

Applicazioni

• Automotive: lavorazione di pannelli, stampi e parti tecniche per veicoli.
• Aerospaziale: lavorazione di alluminio, compositi e fibra di carbonio con tolleranze ridotte.
• Industria avanzata: parti tecniche in materie plastiche ad alta densità, resine e materiali compositi.
• Prototipazione e modellismo: produzione di prototipi e utensili con requisiti dimensionali stringenti.
• Arti grafiche e segnaletica: incisioni e tagli di precisione su materiali morbidi e semi-duri.

Equipaggiamento
La HEXA integra motori lineari Direct Drive sugli assi X e Y, eliminando elementi di trasmissione meccanica tradizionali. È dotata di elettromandrino HITECO QD-2 da 6,5 kW con cono HSK-E40 (cuscinetti in ceramica e raffreddamento a liquido), pressurizzazione interna, cambio rapido utensile, caricatore lineare integrato a 12 posizioni compatibile con HSK-E40 e pinze ER-2, griglia e quattro zone di vuoto controllate da CNC, opzioni modulari di serraggio (scanalature a T, centri filettati o sistemi di foratura multipla) e controllo CNC MITSUBISHI M80VW / M80W.

Caratteristiche

• Struttura in acciaio con calcestruzzo polimerico antivibrazioni per assorbire le vibrazioni e garantire finiture costanti.
• Elevate prestazioni di posizionamento e dinamica grazie ai motori lineari Direct Drive.
• Mandrino ad alta velocità per finiture superficiali di qualità con stabilità termica.
• Caricatore utensili lineare a 12 posizioni (utensili fino a Ø 35 mm e lunghezza 100 mm).
• Lubrificazione automatica e quadro elettrico climatizzato per massimizzare la disponibilità operativa.
• Griglia e quattro zone di vuoto controllate da CNC; opzioni modulari per la tavola.

Opzioni

• Aspiratore ad alta pressione 3 kW (1.400 m³/h)
• Cambio lineare aggiuntivo per posizioni utensile
• Sonda pezzo BLUM TC76
• Sistema di raffreddamento utensili VORTEX
• Lubrificazione utensili aria/olio (LUBETOOL)

Materiali compatibili

• Materie plastiche tecniche: PVC, polistirene, nylon, derivati PETG
• Acrilici / metacrilati: taglio e incisione con finitura ottica
• Alluminio e leghe leggere: pannelli, profili e pezzi fresati 3D
• Compositi: fibra di carbonio, fibra di vetro, Alucobond e altri compositi
• Legno e pannelli derivati: MDF, compensato, legno massello
• Schiume e resine tecniche: modellazione, colata e lavorazioni specializzate

Specifiche tecniche

• Assi: 3
• Area di lavoro (X x Y x Z): 1.500 x 1.000 x 200 mm
• Testa di fresatura / Mandrino: HITECO QD-2 6,5 kW (HSK-E40)
• Velocità nominale: 12.000 rpm
• Velocità massima: 36.000 rpm
• Pompa del vuoto (base): 100 m3/h
• Cambioutil: 12 - 24 posizioni (magazzino lineare 12 posizioni standard)
• Palpador utensile: BLUM Z-NANO
• Pannello di controllo: CNC MITSUBISHI M80VW / M80W
• Lubrificazione: Automatica
• Trasmissione / Movimento: X, Y: motori lineari Direct Drive
• Velocità di posizionamento: fino a 100 m/min in X e Y
