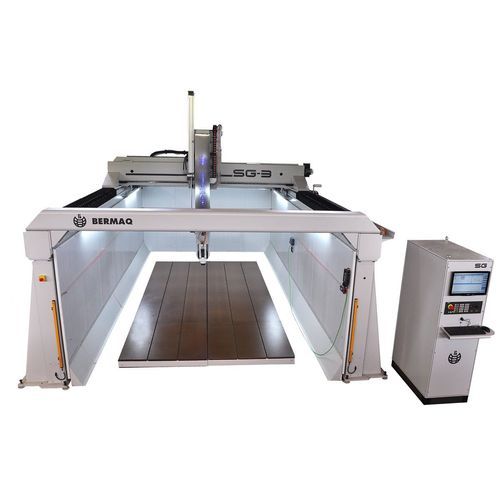

Fresatrice CNC a 3 assi SG-3

verticaleper alluminioper compositi

Descrizione
La fresatrice a portale 3 assi SG-3 di BERMAQ® è progettata per la lavorazione di pezzi di dimensioni medie in polistirene, materie plastiche, resine, schiume, alluminio, acciaio inox e materiali compositi. L'architettura modulare consente diverse configurazioni e opzioni per adattarsi a esigenze di prototipazione o produzione.

Applicazioni

• Aerospaziale e automobilistico: prototipi, stampi e lavorazione di materiali compositi.
• Navale: modelli e strutture leggere per imbarcazioni.
• Modellismo e prototipazione: modelli in scala, progetti architettonici e parti su misura.
• Materie plastiche e compositi: taglio e lavorazione di schiume, poliuretano e resine.
• Stampi e attrezzature: realizzazione di modelli per termoformatura e fusione.
• Arte e scenografia: scenografie, sculture e produzione cinematografica.

Materiali

• Polistirene, schiume e poliuretano
• Materie plastiche tecniche e resine
• Alluminio
• Acciaio inox
• Compositi (fibra di carbonio, ecc.)

Caratteristiche principali e descrizione funzionale
La SG-3 unisce una struttura a portale rigida a un controllo CNC di precisione e a una mandrino ad alte prestazioni. Il design aperto facilita il carico; è disponibile in opzione un involucro completo con porte anteriori. La modularità consente di integrare diverse teste di fresatura e accessori produttivi.

Trasmissione e sistema di movimento
La trasmissione standard impiega cremagliera e pignone sugli assi X e Y e vite a ricircolo di sfere precaricata sull'asse Z per garantire precisione. È disponibile l'opzione doppio servomotore in configurazione master-slave per migliorare le prestazioni dinamiche e il controllo di posizione.

Utensili e automazione
La macchina supporta un cambio utensile lineare sotto il portale e opzioni di change automatico con 10, 12, 30 o fino a 40 posizioni. Sono configurabili diverse teste di fresatura e sequenze automatiche per ridurre i tempi ciclo.

Controllo e accessori
Compatibile con controlli CNC Heidenhain iT NC640 o SIEMENS 840D SL. Accessori disponibili: volantino elettronico e quadro elettrico climatizzato per funzionamento affidabile in ambienti industriali.

Sistemi ausiliari e opzioni

• Dispositivo di misura utensile senza contatto
• Sonda di palpatura wireless per misurazione pezzi
• Sistema di raffreddamento utensile
• Bomba del vuoto per il bloccaggio del pezzo
• Sistema di lubrificazione automatico
• Tavolo in resina fenolica
• Involucro completo (opzionale)

Prestazioni e produttività
La SG-3 è progettata per ridurre i tempi di set-up e produzione migliorando la ripetibilità e la finitura superficiale per settori come aerospaziale, automotive, stampi e compositi.

Caratteristiche / specifiche tecniche

• Modello: SG-3 (Fresatrice CNC a portale 3 assi)
• Assi: 3 (X, Y, Z)
• Trasmissione: cremagliera-pignone (X/Y), vite a ricircolo di sfere precaricata (Z)
• Opzione movimento: doppio servomotore (master-slave)
• Change utensile: lineare sotto il portale; opzioni automatiche: 10 / 12 / 30 / fino a 40 posizioni
• Controlli: Heidenhain iT NC640 o SIEMENS 840D SL
• Accessori: volantino elettronico, quadro elettrico climatizzato
• Tavolo: resina fenolica
• Opzioni: misura utensile senza contatto, sonda wireless, raffreddamento utensile, pompa del vuoto, lubrificazione automatica
• Involucro: design aperto standard; involucro completo disponibile
• Materiali target: polistirene, plastiche, resine, schiume, poliuretano, alluminio, acciaio inox, compositi
