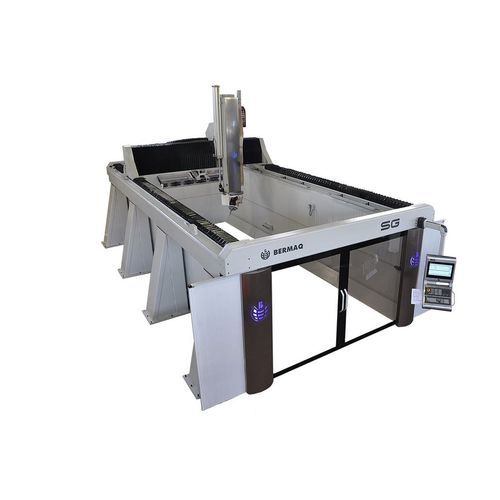

Fresatrice CNC 5 assi SG-5

verticaleper alluminioper legno

Descrizione
La SG-5 è una fresatrice CNC a portale 5 assi progettata per lavorare un'ampia gamma di materiali: alluminio, compositi, polistirene, acrilico, legno, resine e materiali solid surface. L'architettura modulare consente configurazioni per modellismo, finitura bordi e produzione nei settori navale, automotive, aerospaziale, ferroviario e scenografia.

Applicazioni

• Aeronautica: lavorazione di componenti in composito e attrezzaggi
• Navale: modelli, strutture leggere e prototipazione per imbarcazioni
• Modellismo e prototipazione: modelli in scala, elementi architettonici e pezzi su misura
• Compositi: taglio e lavorazione di schiume tecniche, poliuretano e resine
• Stampi e matrici: produzione di modelli per termoformatura e stampaggio
• Arte e scenografia: elementi scenici e parti decorative di grandi dimensioni

Materiali

• Alluminio e leghe leggere: sgrossatura e finitura di parti strutturali
• Compositi e laminati: fibra di carbonio, fibra di vetro e materiali tecnici
• Acrilico e metacrilato: taglio e lavorazione con finitura ottica
• Legno e pannelli derivati: MDF, compensato, legno massello
• Resine tecniche: prototipi, stampi e attrezzaggi
• Solid Surface: Corian e materiali simili

Equipaggiamento e prestazioni
Struttura a portale che garantisce rigidezza e stabilità per pezzi di grande volume e geometrie complesse. Configurazioni aperte o completamente insonorizzate/carenate disponibili. Mandrini da 15 kW a 24 kW con velocità fino a 36.000 rpm. Cambio utensili lineare automatico in 12, 24 o 36 posizioni (opzionale fino a 40). Trasmissione X/Y a cremagliera e pignone, Z a vite a ricircolo di sfere; opzione servo doppio in configurazione master-slave. Controllo CNC avanzato per lavorazioni 5 assi simultanee, quadro elettrico climatizzato e interfaccia HMI intuitiva per programmazione estesa.

Opzioni

• Dispositivo di misura utensile senza contatto per taratura e rilevamento rotture
• Sonda pezzo wireless
• Sistema di raffreddamento e lubrificazione utensile
• Pompa del vuoto e tavole vacuum per migliore bloccaggio
• Diversi teste di fresatura in base all'applicazione
• Cambio utensili automatico fino a 40 posizioni
• Chiusura completa con porte frontali per ambienti polverosi o regolamentati

Caratteristiche tecniche (sintesi)

• Modello: SG-5
• Struttura: Gantry (portale)
• Potenza mandrino: 15 kW – 24 kW (configurabile)
• Velocità nominale mandrino: 10.000 rpm (consigliata)
• Velocità massima mandrino: 36.000 rpm
• Cambio utensili: 12 / 24 / 36 posizioni (opz. fino a 40)
• Sist. bloccaggio pezzo: tavola di serraggio (vacuum / tavola scanalata opz.)
• Controllo: SIEMENS
• Velocità di posizionamento: X 60 m/min, Y 60 m/min, Z 25 m/min
• Trasmissione: X,Y cremagliera-pignone; Z vite a ricircolo di sfere
• Lubrificazione: automatica
• Quadro elettrico: climatizzato (opzionale)
