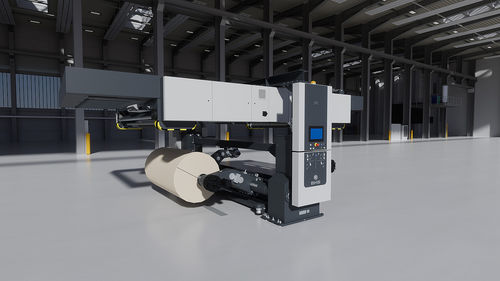

Svolgitore di carta RS-A

completamente automaticoautomaticocon asse

Panoramica
Il Supporto bobine RS-A di BHS Corrugated è un dispositivo di svolgimento progettato per ondulatrici che richiedono cambi bobina rapidi, allineamento preciso della banda e alte velocità operative. La struttura robusta e il posizionamento parallelo ad alta precisione delle bobine contribuiscono a ridurre le perdite di velocità durante frequenti cambi di produzione.

Combinazione di due macchine
Reel Stand e Splicer di BHS Corrugated lavorano in combinazione per consentire giunzioni rapide e continue e minimizzare i tempi di fermo.

Funzionamento estremamente regolare

• Svolgimento senza pieghe: La guida a cuneo priva di gioco tra le braccia di supporto e l'albero di supporto consente una regolazione precisa delle braccia ed evita la formazione di pieghe durante lo svolgimento.
• I cilindri idraulici sollevano le bobine con elevata precisione e ripetibilità.
• I coni di espansione meccanici garantiscono il fissaggio sicuro delle maniche.
• I freni a disco ventilati assicurano prestazioni di frenata costanti e tensione della banda stabile su tutte le velocità.

Caricamento delle bobine e allineamento centrale

• Gestione completamente automatica: Il caricamento bobine completamente automatico è dotato di sensori per garantire processi sicuri e ripetibili.
• Il centro della nuova bobina viene allineato automaticamente al centro della bobina in esercizio, assicurando un allineamento preciso della banda senza interventi manuali dopo la giunzione.
• I residui di bobina o le maniche vengono rimossi automaticamente dopo la giunzione.

Espandibilità

• Pronto per integrazione: RS-A supporta l'ingresso nel sistema di trasporto autonomo BHS iMotion® e può essere combinato con BHS iShuttle®.
• Il Reel Verification System (RVS) verifica la corretta selezione della bobina per ogni Supporto bobine.
• Facile integrazione nelle ondulatrici esistenti e capacità di gestire bobine molto strette, riducendo i tempi di ciclo.

Sicurezza della macchina

• Conforme agli standard: Progettato e realizzato nel rispetto di rigide normative di sicurezza per proteggere gli operatori e garantire un funzionamento affidabile.

Specifiche tecniche

• Velocità operativa massima: fino a 750 m/min
• Svolgimento senza pieghe tramite guida a cuneo priva di gioco
• Sollevamento bobine con cilindri idraulici
• Coni di espansione meccanici per il fissaggio delle maniche
• Freni a disco ventilati per tensione della banda costante
• Caricamento bobine totalmente automatico con sensori
• Allineamento automatico del centro delle nuove bobine con la bobina in esercizio
• Espulsione automatica di maniche/residui dopo la giunzione
• Compatibile con il sistema di trasporto BHS iMotion® (RS-A)
• Opzioni di integrazione: BHS iShuttle® e Reel Verification System (RVS)
