Sistema di incollaggio

Panoramica

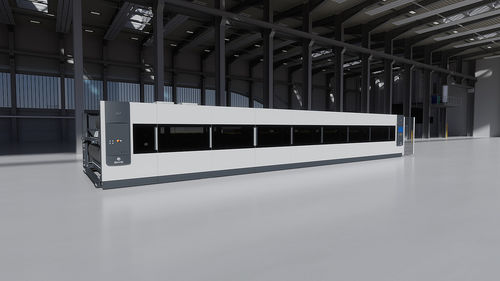

Il Double Facer di BHS Corrugated esegue l'incollaggio, l'asciugatura e il trasporto della banda ondulata, dalla micro-flute fino al cartone triplo pesante. È progettato per garantire elevate velocità di linea e stabilità della banda su diverse qualità di cartone.

Sistema di carico Platerol
Il sistema di carico Platerol combina rulli e scarpe di pressione per ottenere un trasferimento termico efficiente e giunzioni di nastro affidabili. Bilancia la pressione di linea e la pressione superficiale per prevenire perdite di calibro su larghezze ridotte. Il sistema è completamente automatizzato e gestibile dalla console principale o dalla postazione locale.

• Combinazione rullo/scarpa per trasferimento termico ottimizzato
• Pressioni linea e superficie regolabili per mantenere il calibro
• Riduce gli scarti durante cambi rapidi di qualità
• Automazione completa; operabile da console o postazione locale

Caratteristiche tecniche
Il Machine Control Center (MCC) è l'interfaccia operatore e il monitor di sistema, che centralizza lo stato macchina, la diagnostica e la gestione dei parametri. L'MCC consente test, modifica e salvataggio delle impostazioni e include un programma di pulizia integrato. Una cintura specializzata aumenta la resistenza all'usura, migliora l'essiccazione e garantisce la planarità del pannello ondulato.

• MCC con contatore ore di funzionamento, promemoria manutenzione e diagnostica complessa
• Programma di pulizia integrato
• Cintura migliorata: maggiore resistenza all'usura, essiccazione migliorata, planarità costante

Scarpe di pressione e piastra riscaldante
La pressione superficiale uniforme delle scarpe di pressione assicura un trasferimento termico efficace tra le piastre riscaldanti e il cartone ondulato, evitando l'appiattimento della banda su tutta la larghezza. Le piastre sono montate su una base stabile per mantenere la planarità in tutte le condizioni operative e per reagire rapidamente alle variazioni di produzione. Ampie porte frontali e un sistema di carico regolabile in altezza facilitano pulizia e manutenzione.

• Pressione superficiale uniforme per un trasferimento termico efficiente
• Montaggio su base stabile per posizione piatta delle piastre
• Reazione rapida ai cambi di produzione; riduzione degli scarti
• Ampie porte frontali e carico regolabile per pulizia agevolata

DualBoost
DualBoost è un modulo di alimentazione che incrementa la velocità produttiva e accelera il ritorno sull'investimento combinando il riscaldamento del liner inferiore con l'umidificazione a vapore della banda superiore. Le due funzioni sono controllabili separatamente in base a velocità e qualità del cartone. Il vapore viene applicato nel senso di marcia per condizionare carta e amido alle punte delle flute prima dell'incollaggio, aumentando l'energia interna e riducendo il rischio di asciugatura. L'unità di spruzzo è progettata per una manutenzione ridotta.

• Combina riscaldamento del liner e umidificazione a vapore per potenziare l'incollaggio
• Funzioni controllabili indipendentemente secondo velocità e qualità
• Vapore diretto nel senso di marcia; ugelli progettati per bassa manutenzione
• Vantaggi riportati: aumento forza adesiva fino a ~10%; incrementi tipici di velocità fino a +30 m/min (doppia parete) e fino a +20 m/min (tripla parete)

Sicurezza macchina
Il Double Facer è progettato per soddisfare le normative e gli standard di sicurezza applicabili. Le funzioni di sicurezza e il design della macchina privilegiano la protezione dell'operatore e un funzionamento sicuro.

Specifiche tecniche

• Tipo di prodotto: Double Facer (adatto da micro-flute a cartone triplo pesante)
• Sistema di carico: Platerol (rulli + scarpe di pressione), completamente automatizzato
• Modulo DualBoost: riscaldamento liner + umidificazione a vapore; controllo indipendente; unità di spruzzo a bassa manutenzione
• MCC: monitoraggio sistema, contatore ore, manutenzione, diagnostica, gestione impostazioni, programma di pulizia integrato
• Cintura: resistenza all'usura aumentata, miglior essiccazione, garantisce planarità
• Piastre riscaldanti: montaggio su base stabile, reazione rapida ai cambi produttivi, ampie porte frontali e carico regolabile per pulizia
• Risultati DualBoost riportati: ~+10% forza adesiva; guadagni di velocità fino a +30 m/min (doppia parete), fino a +20 m/min (tripla parete)
