Impilatore disimpilatore per piastrine

di cartecontrollato da PLCcompletamente automatico

Panoramica

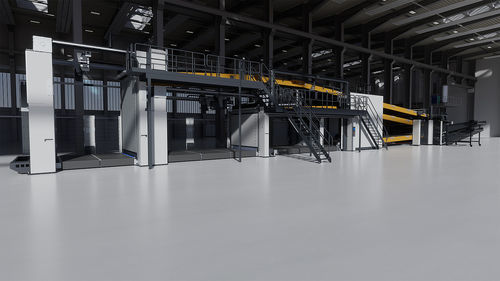

Il Stacker AS-M di BHS Corrugated è un sistema di impilamento per cartone ondulato progettato per ottenere pile piane e allineate con tempi di ciclo ridotti. È idoneo alla gestione di ordini brevi e pile in rapida crescita.

Qualità dell'impilamento

• Disponibile in configurazioni Simplex (una camera), Duplex (due camere) o Triplex (tre camere); le dimensioni delle camere sono personalizzabili in base alle esigenze del cliente.
• Nastro a vuoto controllabile per sezioni nella stazione di frenatura a spazzole per regolare il vuoto in funzione della qualità del cartone, vantaggioso per grammature leggere e piccoli formati.
• Regolazione automatica e variabile dell'altezza di caduta per ottimizzare il posizionamento dei fogli.
• Sezioni di nastro di trasporto geometricamente ottimizzate che mantengono i fogli a contatto con i nastri il più a lungo possibile per una consegna precisa nella camera di impilamento.

Configurazioni

• Fornito come Upstacker, Downstacker o soluzioni combinate Up/Down per adattarsi al layout della linea.
• Tempo di ciclo tipico Upstacker: ca. 12 s fino all'altezza di pila completa; per piccole altezze di impilamento (es. 500 mm) il tempo può scendere fino a 8,5 s.
• I sistemi di controllo e automazione supportano la produzione simultanea di più ordini sullo stesso livello e il multi-impilamento (combinazione di più ordini in una pila).
• Il numero di camere d'impilamento non incide sui requisiti di personale; la macchina non richiede supervisione aggiuntiva.

Espulsione e impilamento

• Soluzioni integrate per l'espulsione dei fogli di scarto dal cutoff tramite nastri di scarto in grado di espellere più di tre fogli a velocità fino a 400 m/min.
• La gamma comprende un modello specifico per la produzione di pannelli senza bordo (Stacker AS-F) per processi continui.

Sicurezza macchina

• Progettato e costruito per rispettare severi standard e normative di sicurezza, proteggendo gli operatori e supportando la conformità normativa.

Modelli / Varianti

• Stacker AS-M (modello standard descritto)
• Stacker AS-F (versione per produzione endless-board)

Caratteristiche / Specifiche tecniche

• Modelli/serie: Stacker AS-M; Stacker AS-F (endless-board)
• Camere di impilamento: Simplex / Duplex / Triplex (dimensioni personalizzabili)
• Tempo di ciclo Upstacker: ca. 12 s fino all'altezza di pila completa
• Tempo di ciclo per piccola altezza di impilamento (500 mm): ca. 8,5 s
• Velocità di espulsione rifiuti: fino a 400 m/min (può espellere >3 fogli)
• Caratteristiche: nastri a vuoto controllabili per sezioni, regolazione automatica dell'altezza di caduta, sezioni di trasporto ottimizzate geometricamente
• Direzioni di impilamento disponibili: Upstacker, Downstacker, combinazioni Up/Down
• Funzionalità: multi-impilamento, produzione simultanea di ordini multipli su un livello, integrazione con sistemi di controllo e automazione
