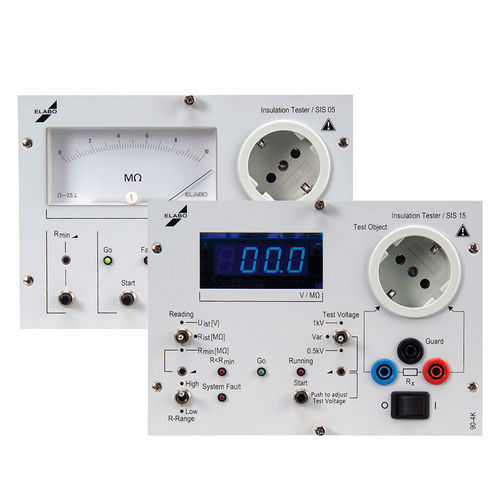

Apparecchio per prove di isolamento 90-4K

semiautomaticointeramente automaticoper isolatore

Breve descrizione
Un misuratore di resistenza d'isolamento applica tensione ai circuiti di un'apparecchiatura per verificare la resistenza d'isolamento. Più alta è la resistenza d'isolamento misurata (in ohm), migliore è l'isolamento. La misura valuta la componente resistiva dell'isolamento e contribuisce alla sicurezza di attrezzature e dispositivi elettrici.

Funzione e importanza
I test di isolamento vengono tipicamente eseguiti con tensione continua (di norma 500 V CC) tra le parti attive e non attive del campione in prova. La misurazione è particolarmente importante per i dispositivi di classe II (che non hanno conduttore di protezione) ma viene applicata anche a dispositivi di classe I. I difetti di isolamento possono causare correnti di dispersione e situazioni pericolose; pertanto i controlli prima dell'immissione sul mercato e le verifiche periodiche sono essenziali.

Ambiti di applicazione

• Officina, assistenza, manutenzione e riparazioni
• Laboratorio e prova dei materiali (es. materiali isolanti, industria fotovoltaica)
• Produzione in serie e banchi di prova
• Prove in postazione singola nonché sistemi di prova parzialmente o completamente automatizzati

Panoramica prodotti (estratto)

• Dispositivi di resistenza d'isolamento 90-2E — 500 VCC
• Dispositivi di resistenza d'isolamento 90-4K — 500…550 VCC / 500…1000 VCC

Scenari d'impiego e particolarità
Gli strumenti di prova di bott sono progettati per impieghi flessibili: come soluzioni in postazione singola o come elementi modulari in sistemi di prova semi- o completamente automatizzati. I dispositivi sono forniti in versioni base adattate agli impieghi tipici e possono essere adattati a requisiti modificati o ampliati tramite accessori (es. automazione, integrazione in linee di prova).

Caratteristiche tecniche / specifiche

• Tensione di prova: tipicamente 500 V CC (a seconda del modello anche intervalli estesi, es. 500…1000 V CC)
• Compito di misura tipico: determinazione della componente resistiva dell'isolamento (resistenza d'isolamento)
• Limiti applicabili: frequentemente nell'intervallo 1 … 100 MΩ (a seconda di applicazione e norma)
• Applicabilità: prove su dispositivi di classe I e II; particolarmente rilevante per la classe II
• Ambienti di impiego: officina, laboratorio, produzione, prova materiali
• Utilizzo di sistema: utilizzabile come dispositivo autonomo o in sistemi di prova semi-/completamente automatizzati; estendibile modularmente tramite accessori
• Principio di misura: tecnica di misura ad alta resistenza per la rilevazione delle resistenze di isolamento
