Modulo di test elettricità SM series

di isolamentodi perditadi sicurezza elettrica

Panoramica del prodotto
I nostri Smart Testing Modules (moduli per quadro) per misure di alta tensione, isolamento e resistenza del conduttore di protezione sono progettati per l'installazione in quadri, ambienti di prova automatizzati e stazioni di misura decentralizzate. I moduli consentono test di sicurezza elettrica precisi (resistenza di isolamento, prova di tenuta dielettrica, misura della resistenza del conduttore di protezione/messa a terra, misura della corrente di dispersione) e sono pensati per l'integrazione in sistemi di test e produzione.

Tipologie di dispositivi (estratto)

• Modulo prova alta tensione / isolamento (SM-HVDC-0-ZRM): 0,05 kV (DC) ... 3,00 kV (DC) / 0 ... 10 mA (DC) / 10 kΩ … 5 GΩ

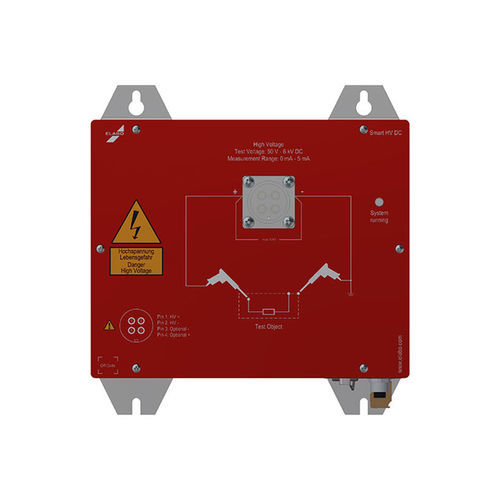

• Modulo prova alta tensione / isolamento (SM-HVDC-10-ZRM): 0,05 kV (DC) ... 6,00 kV (DC) / 0 ... 5 mA (DC) / 20 kΩ … 5 GΩ
• Modulo prova alta tensione / isolamento (SM-HVDC-20-ZRM): 0,10 kV (DC) ... 10,00 kV (DC) / 0 ... 3 mA (DC) / 30 kΩ … 5 GΩ
• Modulo prova isolamento (SM-ISO-0-ZRM): 0,05 kV (DC) ... 1,20 kV (DC) / 100 kΩ ... 10 GΩ
• Modulo prova conduttore di protezione (DC) SM-PEDC-0-ZRM: 5 V (DC) / 5 A / 1 mΩ … 800 mΩ
• Modulo prova conduttore di protezione (AC) SM-PEAC-0-ZRM: 2 A (AC) ... 40 A (AC) / trasformatore con regolazione manuale
• Modulo prova conduttore di protezione (AC) SM-PEAC-1-ZRM: 2 A (AC) ... 40 A (AC) / trasformatore a prese elettromeccaniche
• Misuratore di correnti di dispersione monofase (SM-LC1P-0-ZRM): intervalli di misura della corrente di dispersione: 0,1 mA / 1 mA / 10 mA
• Misuratore di correnti di dispersione trifase (SM-LC3P-0-ZRM): intervalli di misura della corrente di dispersione: 0,1 mA / 1 mA / 10 mA
• Moduli di alimentazione (es. SM-LCPOW1P-10-ZRM): tensione di rete fino a ~280 V, diversi tipi di alimentazione (collegato a terra / flottante) e correnti in base alla versione

Interfacce e software
I moduli sono progettati per l'uso automatizzato e offrono controllo programmabile tramite interfacce digitali (Ethernet). Componenti driver e pacchetti software semplificano l'integrazione nei processi di prova e produzione esistenti. Le prove gestite da computer sono supportate da soluzioni software (es. elution two) e interfacce per il controllo e la valutazione.

Funzioni e caratteristiche di progetto

• Costruzione modulare e compatta per integrazione in quadro
• Connessioni plug-in per campione sotto prova e alimentazione
• Set di parametri di avvio memorizzabile nell'apparecchio (archiviazione locale dei parametri)
• Possibilità di installazione decentralizzata per la rilevazione locale di grandezze di misura sensibili
• Interfaccia Ethernet e protocolli standardizzati / componenti driver per l'automazione
• Adatto a sequenze di prova automatizzate in ambienti di produzione e laboratorio

Caratteristiche / Specifiche

• Intervalli di prova tensione (moduli selezionati): da 0,05 kV (DC) fino a 10,00 kV (DC) a seconda del modulo
• Intervalli di corrente di misura (moduli selezionati): fino a 10 mA (DC) o intervalli di corrente AC specifici fino a 40 A
• Campo di misura isolamento: fino alla gamma dei GΩ (es. fino a 5 GΩ o 10 GΩ a seconda del modulo)
• Misura del conduttore di protezione: intervalli di resistenza nell'ordine dei mΩ (1 mΩ … diverse centinaia di mΩ) o correnti di prova definite (AC/DC)
• Misura della corrente di dispersione: intervalli scalabili (0,1 mA / 1 mA / 10 mA) per prove monofase e trifase
• Comunicazione: Ethernet (programmabile), componenti driver per integrazione di sistema
• Meccanica: moduli progettati per quadri, facili da inserire e montare
• Ambiti d'impiego: automazione, banchi prova, laboratori, produzione e manutenzione
