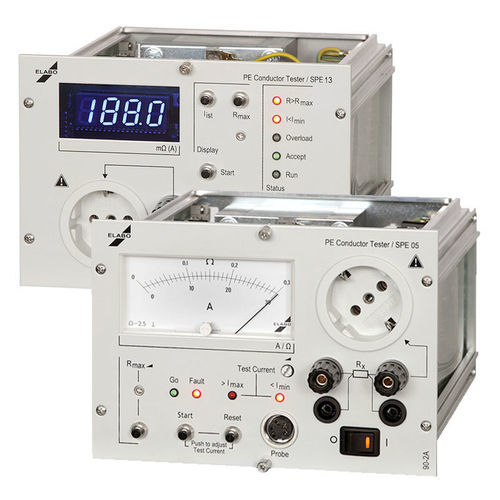

Milliohmmetro per rack 90 series

portatilecon bassa resistenza

Presentazione
La verifica della connessione del conduttore di protezione su apparecchi di classe I è essenziale per la sicurezza dell'operatore. Dimostrare l'integrità del conduttore di protezione tra l'alimentazione e tutte le parti conduttive accessibili evita potenziali tensioni pericolose e garantisce che i dispositivi di protezione possano staccare l'apparecchio in caso di guasto dell'involucro.

Principio di misura
Una sorgente PELV (tipicamente 6 VAC o 12 VAC a vuoto) fornisce una corrente di prova dal terminale PE verso tutte le parti metalliche accessibili. La resistenza viene calcolata dalla caduta di tensione misurata e dalla corrente di prova. La bassa tensione di prova elimina la necessità di misure di sicurezza aggiuntive durante il test.

Varianti / gruppi di dispositivi

• Tester resistenza conduttore di protezione 90-2A / 90-2B — Intervallo di misura: 0–300 mΩ
• Tester 90-4F — Intervallo di misura: 350 mΩ
• Tester 90-4G — Intervallo di misura: 200 mΩ

Formati
I dispositivi sono disponibili come unità complete portatili per impiego sul campo o come moduli da inserire in armadi di collaudo, permettendo stazioni di prova modulari e ampliabili.

Aree di impiego
Applicazioni tipiche: elettrodomestici, dispositivi medici, elettronica di consumo e costruzione meccanica generale. La misura attesta la continuità del conduttore di protezione ed è un controllo di sicurezza fondamentale prima della messa in servizio e dopo interventi di manutenzione.

Note importanti
I valori di soglia tipici si collocano spesso intorno a 100–200 mΩ, ma possono variare in base a prodotto e normative. Nella scelta del tester considerare l'intervallo di misura necessario, la tensione di prova e la corrente di prova.

Caratteristiche / specifiche tecniche

• Tensione di prova (varianti): 6 VAC / 10 VAC / 12 VAC
• Intervallo di misura (varianti): 0–300 mΩ / 200 mΩ / 350 mΩ
• Corrente di prova (varianti): fino a 25 A (es. 25 A o 10–25 A a seconda del modello)
• Principio di misura: iniezione di corrente (PE) → misura della caduta di tensione → calcolo della resistenza
• Versioni: cabinet mobile (completo) o modulo da inserire in armadi di prova
• Aree di applicazione: dispositivi di classe I (domestico, medicale, consumo, macchine)
