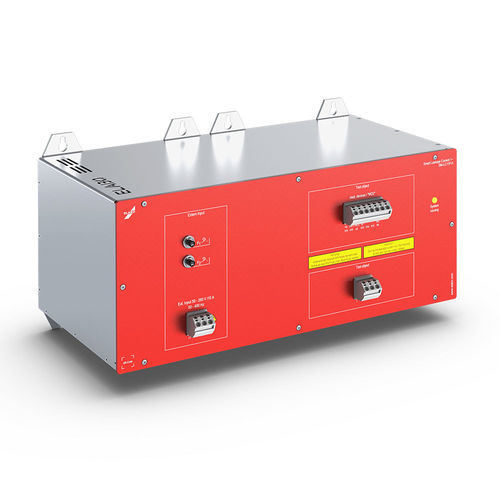

Tester di isolamento SM-LC series

di perditadi sicurezzadi sicurezza elettrica

Panoramica
I trasferimenti di corrente dovuti a guasti di isolamento possono rappresentare un rischio per operatori o utilizzatori di apparecchiature elettriche. La misura della corrente di dispersione è un aspetto fondamentale della sicurezza durante lo sviluppo del prodotto e i controlli finali, in particolare nel settore medicale. I misuratori di corrente di dispersione individuano potenziali pericoli e aiutano a garantire la conformità alle norme vigenti.

Elution Software e procedura di misura
I misuratori di corrente di dispersione, abbinati all'Elution Software, offrono numerose opzioni di misura e commutazione per analizzare e valutare le cause dei guasti. Possono essere considerate le fasi di riscaldamento del campione sotto prova. Una registrazione completa tramite Elution Software consente la documentazione integrale dei valori impostati e misurati. Le statistiche pass/fail in tempo reale agevolano l'analisi mirata dei guasti e il miglioramento della qualità.

Principio di misura / condizioni di prova
La prova di corrente di dispersione determina la corrente che scorrerebbe attraverso una persona in caso di guasto (es. interruzione del conduttore di protezione su dispositivi di classe I o guasto di isolamento su dispositivi di classe II). Il dispositivo sotto prova è alimentato in condizioni normali con una tensione aumentata (fattore 1,06–1,1). I tipi di prova possono simulare lo scambio di L e N (tipi di prova A1, A2) o la perdita di fase su apparecchi trifase. Per evitare misurazioni errate è necessario prevedere un'alimentazione senza terra o un posizionamento isolato del campione sotto prova. A seconda del metodo di commutazione, parti metalliche accessibili del dispositivo sotto prova possono trovarsi sotto tensione; sono necessarie adeguate misure di sicurezza.

Grandezze misurate e requisiti
Le norme richiedono, a seconda dell'ambito di applicazione, la determinazione di diverse grandezze della corrente di dispersione: valore efficace (RMS), valore medio, valore di picco o componente alternata. La banda passante di misura richiesta è tipicamente fino a 1 MHz.

Esempi di dispositivi / moduli in questa pagina

• Misuratore di corrente di dispersione 1-fase SM-LC1P-0-ZRM — intervalli di misura della corrente di dispersione: 0,1 mA / 1 mA / 10 mA
• Misuratore di corrente di dispersione 3-fasi SM-LC3P-0-ZRM — intervalli di misura della corrente di dispersione: 0,1 mA / 1 mA / 10 mA
• Modulo di alimentazione, 1-fase (con terra) — tensione di rete: fino a 280 V / 15 A (con terra) (esempio di modulo di alimentazione)
• Modulo di alimentazione, 1-fase (senza terra) — intervallo di tensione: ca. 50 … 280 V / 5 A (senza terra) (esempio di modulo di alimentazione)

Integrazione e documentazione
La combinazione di strumento di prova, moduli di alimentazione e Elution Software consente numerose varianti di commutazione e misura, registrazione automatica, valutazione statistica (pass/fail) e quindi procedure di prova riproducibili rilevanti per prove di tipo e controlli periodici.

Caratteristiche tecniche / specifiche

• Banda passante di misura: fino a 1 MHz (requisito delle norme)
• Tipi di misura: RMS, valore medio, picco, componente alternata (a seconda della norma e del compito di misura)
• Intervalli di misura (dispositivi di esempio): 0,1 mA / 1 mA / 10 mA
• Opzioni di alimentazione: alimentazione con terra e senza terra (diversi modelli/moduli per alimentazione monofase e trifase)
• Supporto software: Elution Software per registrazione, documentazione, statistiche pass/fail e funzioni avanzate di misura/commutazione
• Aspetti di sicurezza: necessaria disposizione di prova isolata o alimentazione senza terra; in certe configurazioni di commutazione parti metalliche accessibili possono essere in tensione
