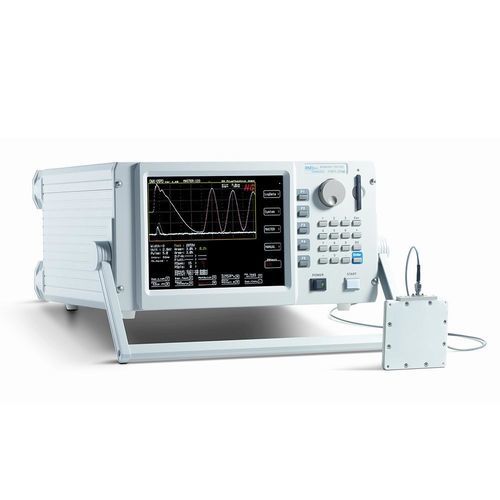

Strumento di misura della rigidità elettrica ad alta tensione

Panoramica
Il collaudo a impulsi utilizza impulsi a tensione molto breve per rilevare difetti di isolamento negli avvolgimenti (ad es. cortocircuiti tra spire, difetti di strato o di fase). Rispetto ai test in continua o alternata, il metodo individua i difetti analizzando le risposte transitorie di tensione con un apporto energetico minimo.

Vantaggi

• Identificazione di cortocircuiti tra spire latenti mediante l'effetto tempo di volo
• Prova non distruttiva e delicata grazie all'energia di prova minima
• Tempo di prova molto breve, ideale per test in serie e automatizzati
• Alta sensibilità garantita dai brevi tempi di salita
• Automatizzabile per procedure di prova ripetibili

Principio di funzionamento / procedura di prova
Vengono applicati impulsi HV brevi all'avvolgimento. Uno strumento di misura registra le forme d'onda di tensione risultanti e le confronta con curve di riferimento. Segnature diverse indicano difetti di isolamento o cortocircuiti tra spire. L'analisi si basa su parametri di tempo di volo e ampiezza della risposta transitoria.

Ambiti di applicazione

• Ricerca e laboratorio (localizzazione dei difetti, convalida degli avvolgimenti)
• Controllo qualità in produzione (test di serie)
• Assistenza, manutenzione e riparazione (diagnosi rapida in loco)
• Industria automobilistica, ingegneria elettrica, ingegneria meccanica e settori affini

Caratteristiche / Specifiche (tecniche)

• Principio di prova: prova a impulsi/transiente con impulsi brevi
• Tempo di salita: molto breve (tipicamente circa 100–200 ns, dipende dal dispositivo)
• Energia di prova: minima, metodo non distruttivo
• Difetti rilevabili: cortocircuiti tra spire, difetti di strato o di fase, deviazioni di isolamento
• Risultato: analisi delle forme d'onda di tensione transitorie confrontate con una curva di riferimento
• Impiego: prove singole, test in serie e automazione possibili
• Vantaggio: tempi di prova ridotti, alta sensibilità, adatto a cicli di prova ripetuti
