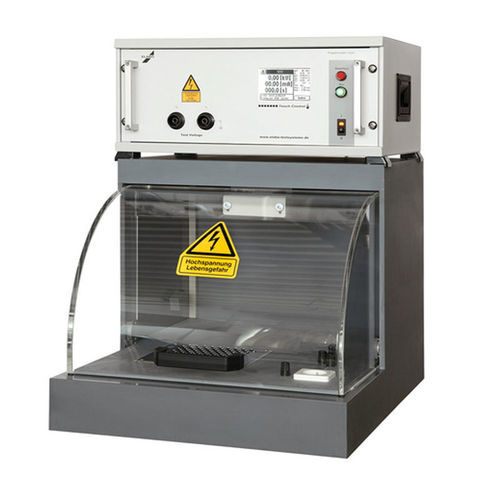

Apparecchio per prove di sicurezza elettrica G1-1A

dielettricodi isolamentodi tensione

Descrizione breve
Sicurezza dell'operatore combinata con risultati di misura precisi
La verifica della sicurezza del prodotto è regolata nella quasi totalità delle norme internazionali. Per dimostrare la conformità è quasi sempre necessario un collaudo ad alta tensione. La gamma di prodotti di bott offre diverse apparecchiature e moduli accessori che consentono di eseguire tutte le attività di prova richieste.

A cosa servono gli strumenti di prova ad alta tensione?
Le prove ad alta tensione servono a verificare l'isolamento e la resistenza dielettrica di apparecchi, macchine, componenti e materiali isolanti. Durante la prova vengono applicate tensioni che non si verificano in condizione di esercizio normale. La procedura rileva cambiamenti nei materiali (es. peggioramento delle proprietà dell'isolamento) e difetti di lavorazione (es. morsetti allentati o isolamento danneggiato). Inoltre verifica la corretta dimensione delle distanze d'aria e di percorso e l'idoneità dei materiali isolanti.

Requisiti di sicurezza
Le tensioni di prova tipiche sono di norma nell'intervallo 1.000–2.500 V; in casi particolari le tensioni possono superare 10.000 V. Le prove ad alta tensione possono essere potenzialmente pericolose per il personale; pertanto sono obbligatorie misure di protezione e precauzioni di sicurezza (es. secondo EN50191 (VDE0104)). Tutti gli strumenti bott sono conformi a EN50191 (VDE0104). È disponibile un ampio programma di accessori per garantire la protezione dell'operatore.

Cosa può essere dimostrato con la prova ad alta tensione?

• Individuazione del degrado dell'isolamento
• Individuazione di difetti di lavorazione (contatti allentati, isolamento danneggiato)
• Verifica delle distanze d'aria e di percorso
• Valutazione dell'idoneità dei materiali isolanti

Tipi di apparecchi / Panoramica prodotto (selezione)
La pagina presenta varie linee di apparecchi e coppie di modelli. Denominazioni esemplificative e campi nominali (estratto):

• HV Prüfgeräte BestPerformance G1-1A / G1-1M — 0,05 .. 6,00 kV DC
• HV Prüfgeräte BestPerformance G1-1B / G1-1N — 0,05 .. 6,00 kV DC
• HV Prüfgeräte BestPerformance G1-1C / G1-1P — 0,05 .. 6,00 kV DC
• HV Prüfgeräte BestPerformance G1-1G / G1-1T — 0,1 .. 2,50 kV • 0,2 .. 5,00 kV AC
• HV Prüfgeräte BestPerformance G1-1H / G1-1U — 0,1 .. 1,50 kV • 0,2 .. 3,00 kV AC
• HV Prüfgeräte HighPerformance F1-1A / F1-1M — 100 .. 2.500 V AC, 200 .. 5.000 V AC
• HV Prüfgeräte HighPerformance F1-1A Z200 / F1-1M Z200 — 100 .. 2.500 V AC, 200 .. 3.000 V AC
• HV Prüfgeräte HighPerformance F1-1B / F1-1N — 200 .. 3.500 V AC, 300 .. 7.000 V AC
• HV Prüfgeräte HighPerformance F1-1C / F1-1P — 300 .. 5.000 V AC, 400 .. 10.000 V AC
• HV Prüfgeräte HighPerformance F1-1D / F1-1Q — 400 .. 6.000 V AC, 500 .. 12.000 V AC

Funzioni e caratteristiche (generale)

• Prova di isolamento e resistenza dielettrica (DC/AC a seconda del tipo di apparecchio)
• Rilevamento di difetti di produzione e difetti dei materiali
• Versioni per diverse gamme di tensione (da basse a molto alte tensioni di prova)
• Dispositivi di sicurezza e accessori per l'implementazione della protezione dell'operatore
• Sequenze di prova configurabili e moduli aggiuntivi per l'adattamento alle attività di prova

Norme di sicurezza
Tutti gli apparecchi sono conformi a EN50191 (VDE0104). bott offre inoltre un ampio programma di accessori per garantire la protezione dell'operatore.

Campi di applicazione

• Produzione e collaudo finale di apparecchiature elettriche ed elettroniche
• Ricerca e sviluppo (prove di isolamento, test di durata)
• Assicurazione qualità (ispezioni a campione, test al 100 %)
• Manutenzione e assistenza (prove di sicurezza)
• Formazione e applicazioni di laboratorio

Caratteristiche / specifiche tecniche

• Tensioni di prova tipiche: da alcune decine di volt fino a oltre 10 kV (a seconda del modello)
• Versioni: dispositivi DC-only, AC-only e combinati DC/AC
• Denominazioni di serie riportate sulla pagina: «BestPerformance (G1‑… )» e «HighPerformance (F1‑… )»
• Standard di sicurezza: conforme EN50191 (VDE0104)
• Funzioni: prova di isolamento, resistenza dielettrica, misurazione/monitoraggio durante i cicli di prova
• Accessori: dispositivi di protezione e moduli relativi alla sicurezza per la protezione dell'operatore
