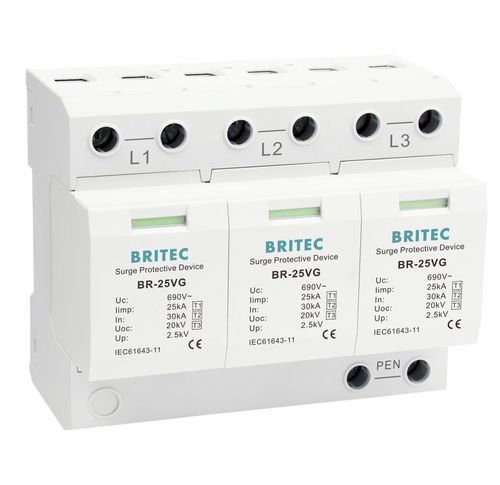

Limitatore di sovratensione di tipo 1 BR-25VG 3P series

di tipo 2di tipo 3classe I

Componenti potenti, adatti a tutti i tipi di sistemi di alimentazione comuni. Questi limitatori di sovratensione montati su guida DIN sono facili da installare in qualsiasi quadro di distribuzione o armadio di controllo standardizzato. L'unità è progettata per essere utilizzata tra la Zona O e la Zona 1 (secondo la definizione IEC62305-4 di area di protezione dai fulmini). scaricatore di sovratensioni da 25KA con forma d'onda 10/350 Colore della finestra verde/rossa che mostra lo stato di funzionamento, verde=normale, rosso=anormale Installato nella distribuzione principale dell'alimentazione Applicazione: - Impedisce che le sovratensioni da fulmine e le sovracorrenti transitorie si introducano nella linea di alimentazione elettrica, interrompendo il normale funzionamento del sistema di alimentazione e delle apparecchiature elettriche. - È applicabile alla protezione contro i fulmini del sistema di alimentazione nelle aree ad alto rischio di fulminazione (LPZ0B o l'interfaccia tra LPZ0B e LPZ1). - Installato nella scatola di distribuzione principale dell'alimentazione. - Adatto per sistemi di alimentazione trifase TN-C con corrente alternata da 50 a 60 Hz Installazione: - L'alimentazione deve essere interrotta prima dell'installazione. È vietato il funzionamento sotto tensione. - Si raccomanda di collegare un fusibile o un interruttore automatico in serie all'estremità anteriore della protezione dalle sovratensioni. - L'SPD è installato in parallelo all'ingresso dell'alimentazione nella scatola di distribuzione dell'edificio o nella sala apparecchiature. Il prodotto è installato su guida. Se le condizioni lo consentono, è possibile adottare la modalità di connessione Kevin. - Durante l'installazione, collegare il dispositivo secondo lo schema di installazione, dove L è la linea di fase, N è la linea di neutro e PE è la linea di terra. Non collegare erroneamente il dispositivo.
