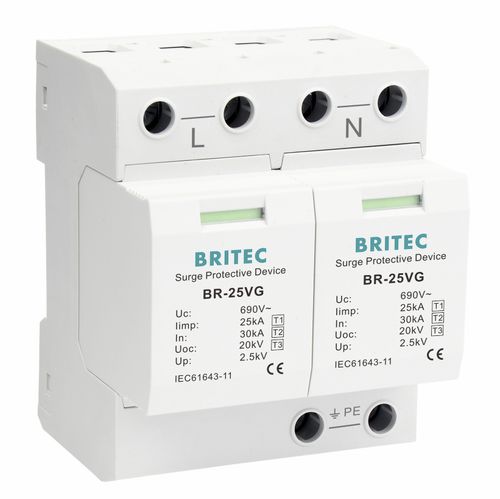

Limitatore di sovratensione di tipo 1 BR-25VG 2P series

di tipo 2di tipo 3classe I

Indicatore di stato. Componenti potenti, adatti a tutti i tipi di sistemi di alimentazione comuni. Nessuna corrente di inseguimento. L'unità è progettata per essere utilizzata tra la Zona O e la Zona 1 (secondo la definizione IEC62305-4 di area di protezione dai fulmini). Livello di protezione a bassa tensione. Applicazione: - Impedisce che le sovratensioni da fulmine e le sovracorrenti transitorie si introducano nella linea di alimentazione elettrica, interrompendo il normale funzionamento del sistema di alimentazione e delle apparecchiature elettriche. - È applicabile alla protezione contro i fulmini del sistema di alimentazione nelle aree ad alto rischio di fulminazione (LPZ0B o l'interfaccia tra LPZ0B e LPZ1). - Installato nella scatola di distribuzione principale dell'alimentazione. Installazione: - Prima dell'installazione è necessario togliere l'alimentazione. È vietato il funzionamento sotto tensione. - Si raccomanda di collegare un fusibile o un interruttore automatico in serie all'estremità anteriore della protezione dalle sovratensioni. - L'SPD è installato in parallelo all'ingresso dell'alimentazione nella scatola di distribuzione dell'edificio o nella sala apparecchiature. Il prodotto è installato su guida. Se le condizioni lo consentono, è possibile adottare la modalità di connessione Kevin. - Durante l'installazione, collegare il dispositivo secondo lo schema di installazione, dove L è la linea di fase, N è la linea di neutro e PE è la linea di terra. Non collegare erroneamente il dispositivo. Al termine dell'installazione, accendere l'interruttore automatico e verificare se lo stato di funzionamento è normale. - Quando l'SPD è in uso, controllare regolarmente lo stato della finestra di visualizzazione dei guasti. Se la finestra di visualizzazione dei guasti è rossa o il terminale remoto emette un segnale di allarme, significa che l'SPD è difettoso e deve essere riparato o sostituito in tempo.
